개요
AksIM-4™는 공간이 협소한 곳에 쉽게 통합할 수 있도록 설계되었으며 직경이 큰 시스템을 위한 고성능 비접촉식 비축 앱솔루트 로터리 엔코더입니다. 가운데 부분이 비어 있는 링, 앱솔루트 기능과 뛰어난 정확도가 특징인 이 엔코더는 다양한 분야에 적합한 제품입니다.

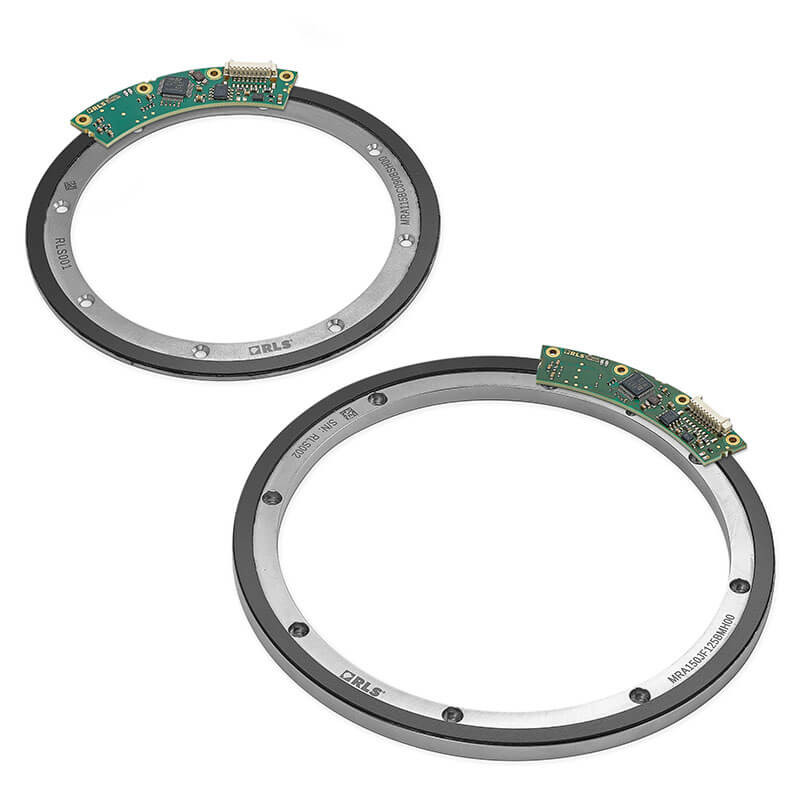

AksIM-4™ 엔코더 시스템은 축형 자화 링과 판독 헤드로 구성됩니다. 이 엔코더에는 BiSS 통신 인터페이스가 탑재되어 있으며, 회전당 최대 21비트의 2진 분해능과 우수한 정확도를 제공합니다.
기능
- 트루 앱솔루트 시스템
- 맞춤형 마그네틱 센서 ASIC
- 셀프 캘리브레이션 옵션
- 최대 21비트의 분해능
이점
- 높은 정밀도
- 높은 반복정도
- 로우 프로파일, 비접촉식
- 고속 작동
- 통합형 상태 LED
구성 및 구매
Configure
데이터 시트
제품 데이터
시스템
엔코더 유형
트루 앱솔루트 엔코더
판독 유형
로터리, 축 방향
분해능
20비트 및 21비트
자기이력 현상
분해능 단위 미만
전기
공급 전압
4.5 V ~ 5.5 V(커넥터에서)
Set-up time
100 ms(공급 전압이 범위 안에 들어오면 첫 데이터가 준비됨), 최악의 경우: 200 ms
기계

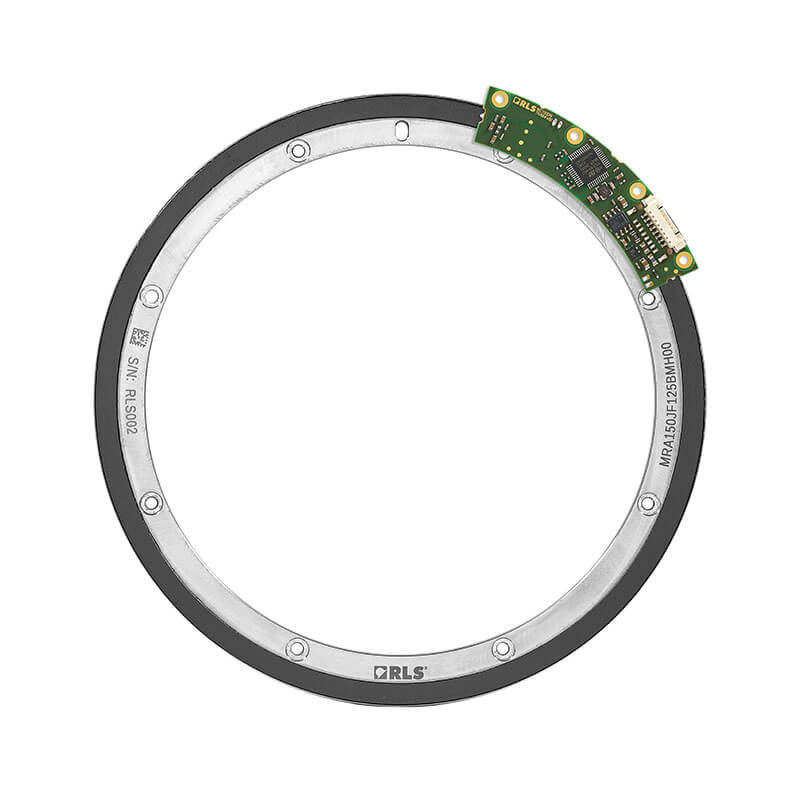

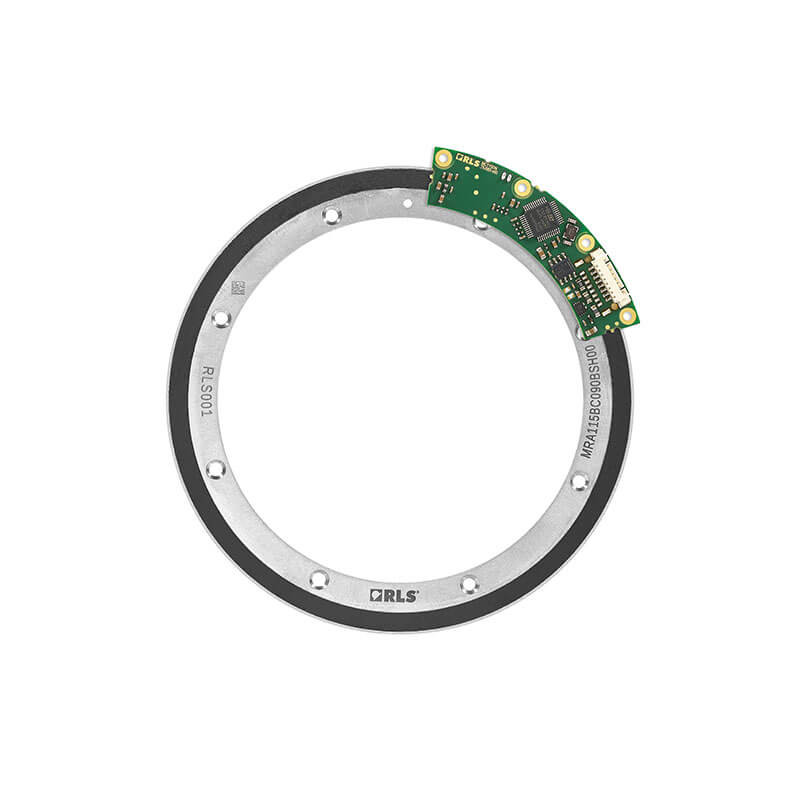

사용 가능한 링 크기(외부 직경)
115 mm, 150 mm
환경
습도
70 %(비응축)
작동 및 보관 온도
-40 °C ~ +105 °C
