概述

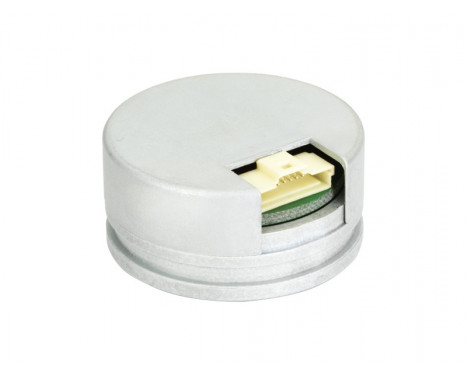

RMC35 换向和增量式磁旋转编码器
RLS product video

RMC35设计用于需要A、B、Z增量信号和U、V、W换向信号的电机反馈应用。

非接触式OnAxis™传感器技术功能强大稳健，确保长期可靠性，而且安装简单，能够充分降低客户的拥有成本。

特性

  • 增量分辨率从256至8,192 cpr
  • U、V、W换向信号，高达16个磁极
  • 行业标准的增量式输出 (RS422)
  • 工作速度达30,000 rpm
  • 结构紧凑 — 本体直径为35 mm

优点

  • 安装设定简便
  • 非接触、无磨损设计
  • 低惯性
配置并购买 配置 规格手册

产品数据

系统

编码器类型
增量式
读取类型
旋转
输出
RS422, 增量式, 换向输出：U、V、W
精度
达±0.5°
最高速度
30,000 RPM
磁滞
典型值为0.17°

电气

电源电压
5 V ?10 %
电流消耗
40 mA（无负载）

机械

质量
45 g

环境

IP保护
IP40
温度
工作：-40 °C至+105 °C（受插头限制）
更多信息请参阅规格手册

应用

电机
