概觀

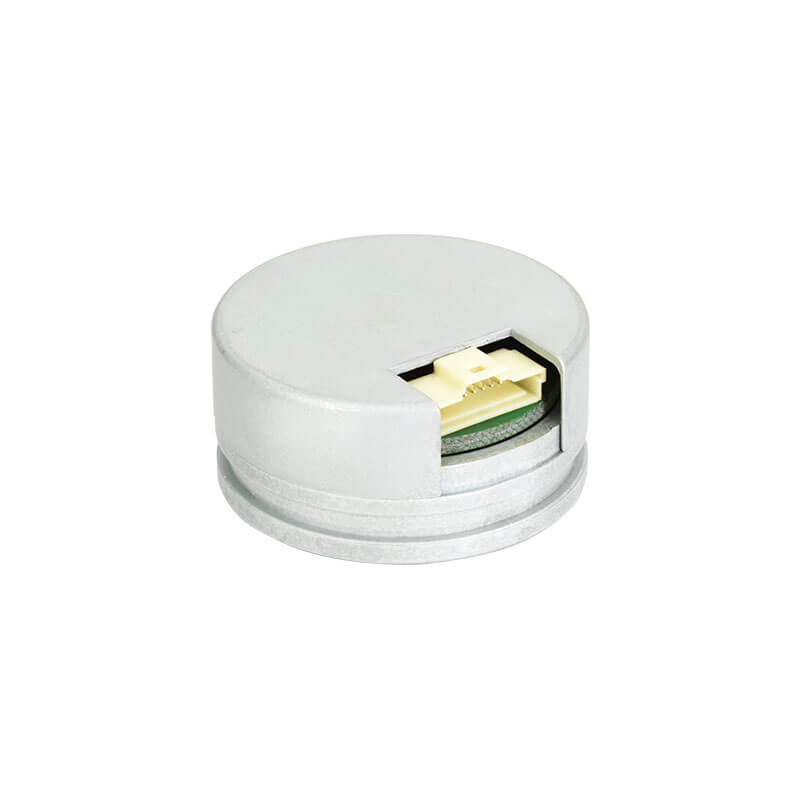

RMC35 旋轉換相和增量式磁性編碼器
RLS product video

RMC35 編碼器是專為需要 A、B、Z 增量式與 U、V、W 信號的馬達反饋應用所設計。

堅固耐用的非接觸式 OnAxis™ 感測器技術可提供極長久的可靠性，不僅容易安裝，而且擁有成本低廉。

特徵

  • 提供 256 cpr 至 8,192 cpr 的增量式解析度
  • 提供最多 16 個極點供 U、V、W 換相訊號輸出
  • 工業界標準的增量式輸出 (RS422)
  • 工作速度可達 30,000 rpm
  • 小巧 – 35 mm 直徑本體

優點

  • 安裝和設置簡便
  • 非接觸式無摩擦設計
  • 低慣性
配置與購買 Configure 規格資料表

產品資料

系統

編碼器類型
增量式
讀取類型
旋轉
輸出
RS422, 增量式, 換相輸出：U、V、W
精度
最高可達 ±0.5°
最高速度
30,000 RPM
遲滯
標準值：0.17°

電氣

供應電壓
5 V ± 10 %
電流消耗
40 mA（無負載）

機械

質量
45 g

環境

IP 防護等級
IP40
溫度
工作溫度：-40 °C 至 +105 °C（受連接器限制）
規格資料表提供詳細資訊

應用範圍

電動馬達
