概要
RMB29 エンコーダモジュールは、OEM による量産品用です。サイズは 29mm×29mm で、コネクタが付属しているため簡単に取り付けられます。

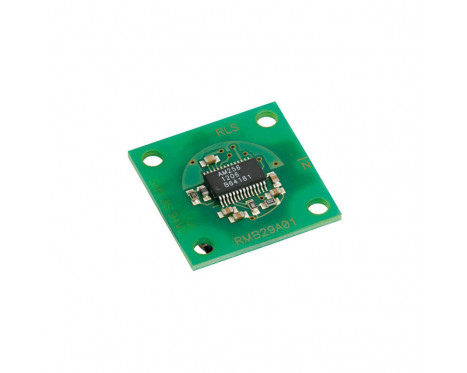

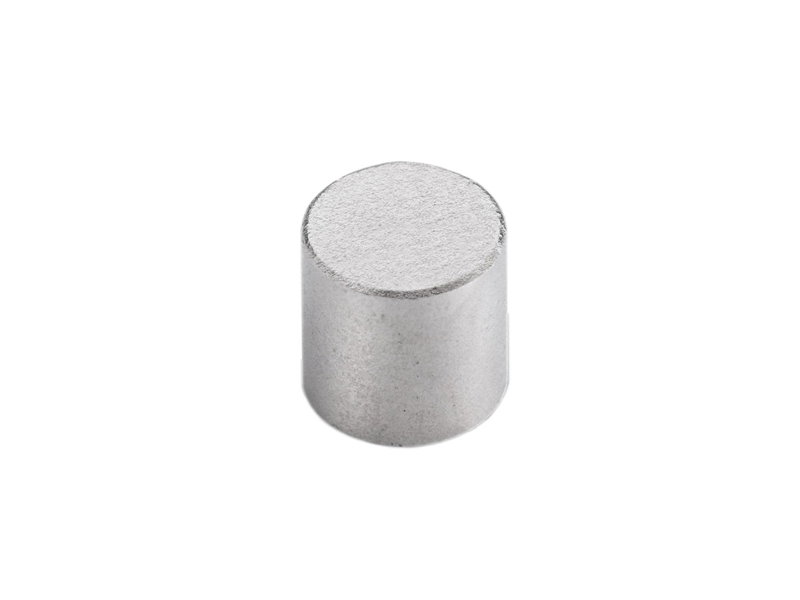

本モジュールは、磁気アクチュエータと独立したセンサーボードから構成されます。センサーボードに実装されたカスタムエンコーダチップが磁気アクチュエータの回転を感知し、1 回転あたり 1 周期のサイン波/コサイン波信号を出力します。
使用例は、モータ制御や産業オートメーションなどです。
機能
- 29mm×29mm のモジュールサイズ
- 供給電源 5V
- 最高 60,000rev/min で動作可能
- アナログサイン波/コサイン波出力
- 最高精度±0.5°
メリット
- OEM 先での組込みを想定した低価格品
- RoHS 規制準拠
製品データ
システム
電気
環境
導入事例
ダウンロード
