RMB29
Magnetisches Drehgeber-Modul

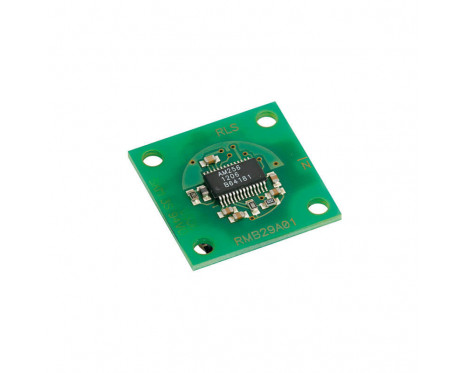

Das RMB29 ist ein analoges, kompaktes Drehgeber-Modul, das speziell für den Einbau in OEM-Anwendungen entwickelt wurde. Die preiswerte Sensorplatine mit 29mm Kantenlänge wird für eine einfache Installation standardmäßig mit einem Stecker geliefert.
Der Drehgeber besteht aus einem Gebermagneten und einer separaten Sensorplatine. Die Drehung des magnetischen Gebers wird durch einen speziellen Drehgeber-Chip, der sich auf der Sensorplatine befindet, erfasst und weitergeleitet, um so die gewünschte Sinus-/Cosinusform pro Umdrehung zu erhalten.
Das RMB29 kann in verschiedensten Anwendungen, wie Steuerungstechnik, Motorsteuerung und Automation, zum Einsatz kommen.
Merkmale & Vorteile
- 29 mm quadratisches Modul
- Version mit 5 V Spannungsversorgung
- Hohe Drehzahlen bis zu 60.000 U/min
- Analoge sinus-/cosinusförmige Ausgabe
- Genauigkeit bis ±0,5°
- Kostengünstig für die OEM-Integration
- RoHS-konform
Produktdaten
System
- Art der Messung
- Rotativ
- Ausgangssignale
- Kommutierungssignale: U, V, W, Signalamplitude: 1,1 V ± 0,2 V
- Genauigkeit
- Bis zu ±0,5°
Elektrisch
- Versorgungsspannung
- Vdd = 5 V ±5%
Umwelt
- Temperatur
- Betrieb: -40 °C bis +105 °C (durch Stecker begrenzt)
Systemteile
Downloads
- pdf Data sheet: RMB29 angular magnetic encoder module (RMB29D01)
- pdf Data sheet: Commutation and incremental magnetic encoder solutions (UVWD01)
- pdf Installation guide: Table of recommended fastener tightening torques
- zip 3D model: RMB29AC01SS module step
- zip 3D model: RMB29AC01SS module SWparts
- zip 3D model: RMA magnetic actuator
- zip 3D model: RMH magnet
- zip 3D model: RMM Magnet for direct recessing in non-ferrous shafts
- pdf EC / UK / NI Declaration of conformity: RMB RMC RMF and RTB
