개요

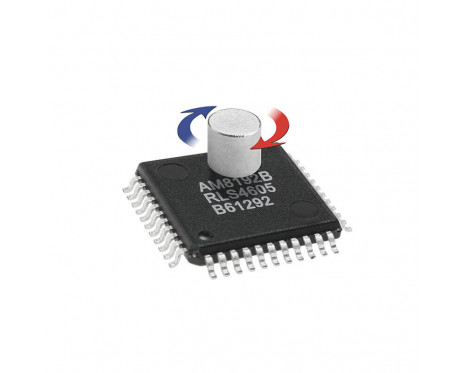

원통 모양의 고품질 자석은 정반대의 극성으로 구성되어 있으며 최상의 정확성을 가진 성능을 위해 공장에서 선택합니다.

홀센서 배열에서 나오는 사인 및 코사인 전압 출력은 자석의 위치에 따라 다릅니다. 그런 다음 구성 가능한 보간 장치를 사용해 아날로그 신호를 위치 데이터로 변환합니다(최대 13비트).

기능

  • 360° 이상의 비접촉 각위치 판별
  • 최대 13비트의 앱솔루트 엔코더
  • 폭넓은 이진 및 십진 분해능 지원
  • 5 V 전원 공급장치
  • SMD 패키지 LQFP44

이점

  • 마그네틱 감지로 열악한 환경에 이상적
  • 완벽한 시스템온칩 솔루션
  • RoHS 준수(무연)
구성 및 구매 Configure 데이터 시트

제품 데이터

시스템

엔코더 유형
절대, 증분
판독 유형
로터리
출력
증분, 직렬 SSI
Programmable resolution
Up to 13 bit

전기

공급 전압
5 V
데이터 시트의 추가 정보

산업

다운로드

US$13.02
