개요

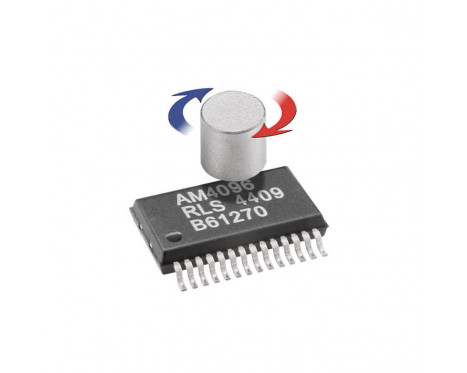

초소형 칩 내부에는 앱솔루트 SSI, 증분형, 리니어 전압, 타코 및 UVW 형식의 출력을 12비트의 분해능으로 제공하기 위한 처리 회로가 존재합니다. 설치 지점에서 영점을 선택할 수도 있습니다.

AM4096은 모터 모션 제어 및 정류, 로봇 공학, 카메라 위치 제어, 다양한 엔코더 분야, 배터리 구동 장치 및 기타 까다로운 고분해능 분야 등의 광범위한 비접촉식 위치 또는 속도 측정에 사용될 수 있습니다.

기능

  • 360° 이상의 비접촉 각위치 판별
  • 선택 가능한 분해능 최대 12 비트
  • 프로그램 가능한 제로 위치
  • 3 V 또는 5 V 전원 공급장치
  • 확장된 작동 온도 범위(–40 °C ~ 125 °C)
  • SSOP28 패키지

이점

  • 고속 작동
  • 절전 모드
  • 통합형 EEPROM
  • RoHS 준수(무연)
구성 및 구매 Configure 데이터 시트

제품 데이터

시스템

엔코더 유형
절대, 증분
판독 유형
로터리
출력
2 와이어 인터페이스(TWI) 출력, SSI, 선형 전압, 아날로그 정현파, 정류 출력: U, V, W, 증분, 타코 출력
Programmable resolution
Up to 12 bit
최대 속도
60,000 RPM
자기이력 현상
0.12° 통상

전기

공급 전압
5 V 또는 3 V

환경

RoHS
EU 지시문 2002/95/EC 준수
데이터 시트의 추가 정보

산업

다운로드

US$13.02
