概觀

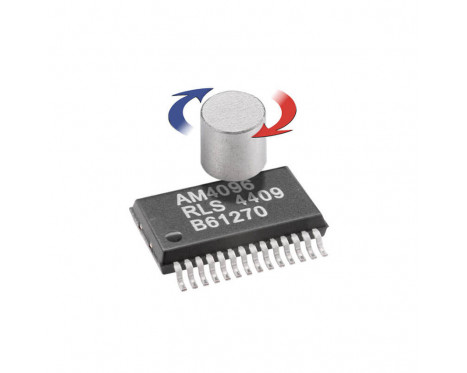

這款微型芯片搭載的處理電路,能以 12 位元的解析度提供絕對式 SSI、增量式、線性電壓、測速器和 UVW 格式。歸零位置亦可在安裝時選擇。

AM4096 可用於各種非接觸式位置或速度測量,例如馬達運動控制和換相、機器人、相機定位、多種編碼器應用、電池供電裝置及其他要求高解析度的應用。

特徵

  • 360° 非接觸式角度位置編碼
  • 可選擇解析度最高達 12 位元
  • 可編程歸零位置
  • 3 V 至 5 V 電源
  • 廣泛的工作溫度範圍(-40°C 至 125°C)
  • SSOP28 封裝

優點

  • 高速運作
  • 省電模式
  • 整合式 EEPROM
  • 遵循 RoHS 標準(無鉛)
配置與購買 Configure 規格資料表

產品資料

系統

編碼器類型
增量式, 絕對式
讀取類型
旋轉
輸出
SSI, 兩線介面 (TWI) 輸出, 增量式, 換相輸出:U、V、W, 測速器輸出, 線性電壓, 類比正弦
Programmable resolution
Up to 12 bit
最高速度
60,000 RPM
遲滯
標準值:0.12°

電氣

供應電壓
5 V 或 3 V

環境

RoHS
符合 EU 指令 2002/95/EC
規格資料表提供詳細資訊

產業

下載

$13.02
