概要

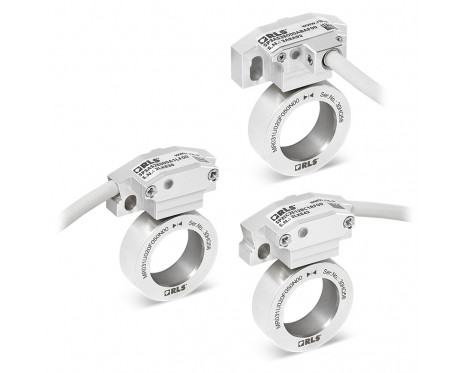

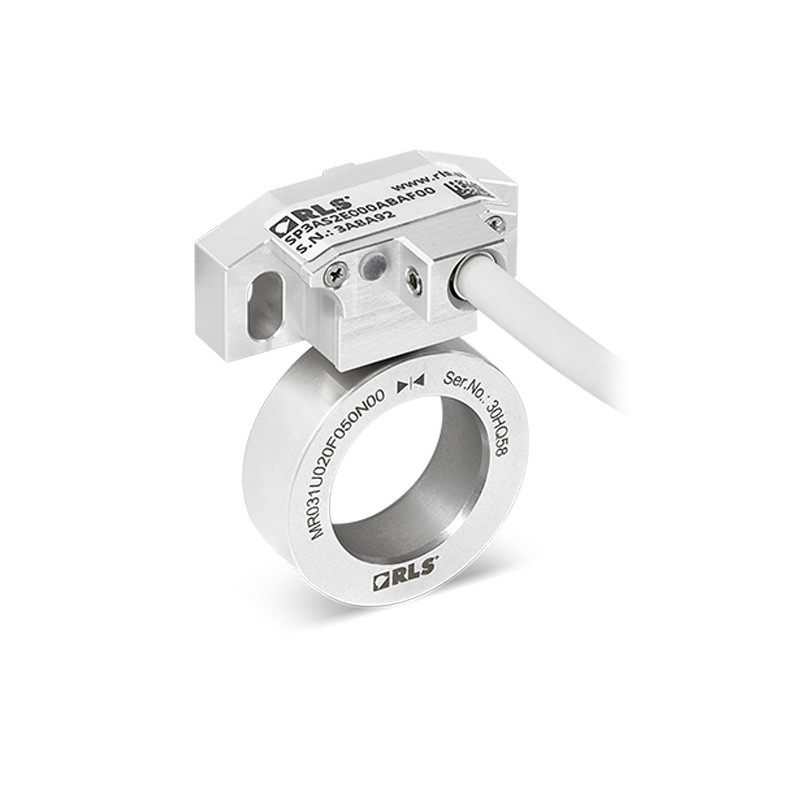

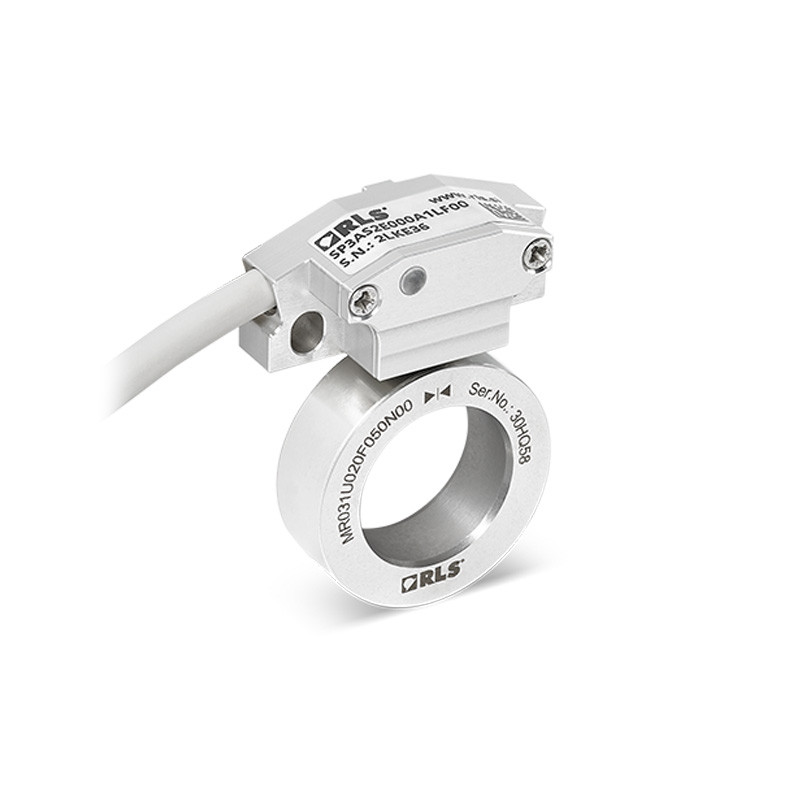

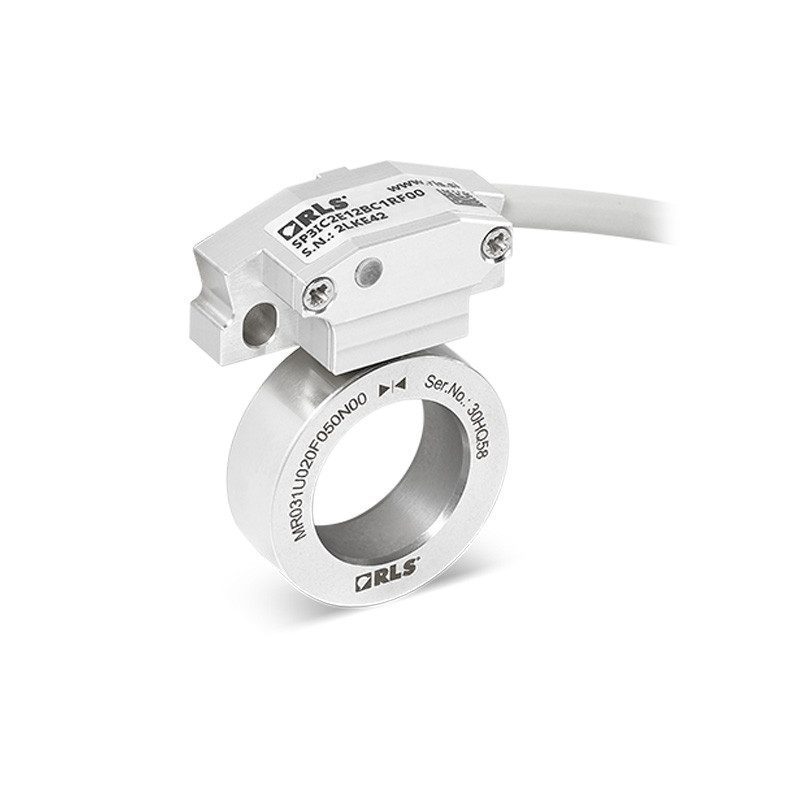

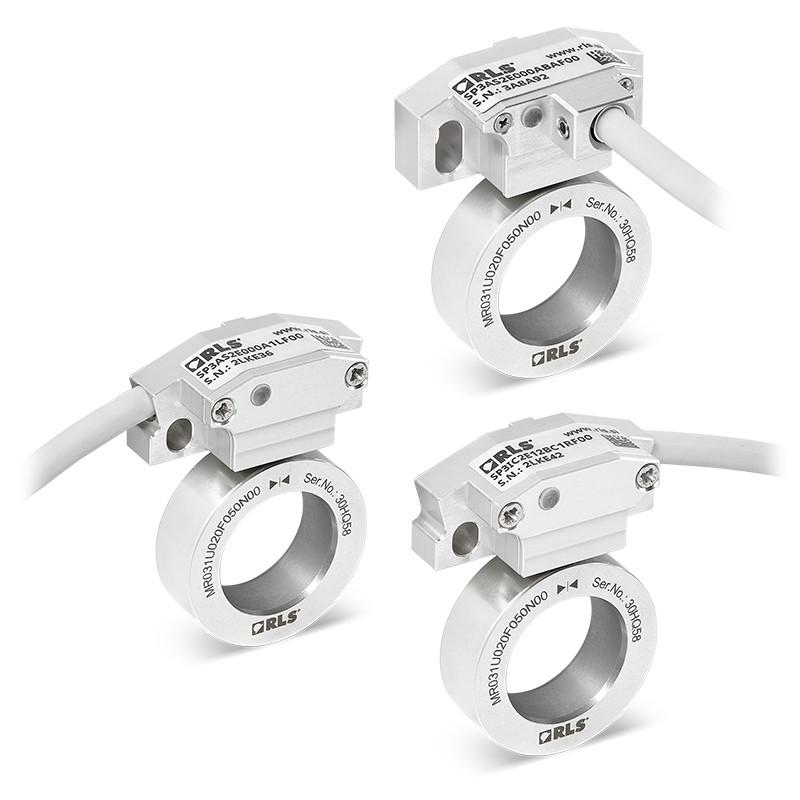

SpinCo™ is an incremental magnetic encoder system designed for use as primary position and speed feedback sensor for machine tool spindles.

It consists of two key elements, a readhead and a magnetic ring with welded cover foil.

機能

  • Different ring sizes available
  • Speeds up to 55,000 rpm
  • From 50 to 556 sin/cos periods per revolution
  • ABZ digital incremental outputs with up to 4,096 steps
    per sin/cos period
  • Analogue output signals (1 Vpp)

メリット

  • Robust design
  • High operating speed
  • Signal stability
  • IP67 protection
  • Wide installation tolerances
  • Small readhead size
  • High accuracy
構成して購入 Configure データシート

製品データ

システム

エンコーダタイプ
インクリメンタル
磁極ピッチ
1 mm, 2mm

電気

供給電圧
5 V ±10 % (absolute maximum 6 V)
電流消費
< 50 mA

機械

ケーブル
TPE AWG 26, shielded, Ø4.8 ±0.15 mm
質量
Readhead: 120 g (1 m cable, no connector)

環境

IP 保護
IP67
動作時/保管時温度
-40℃~+85℃
詳細はデータシート参照
