Übersicht
SpinCo™ ist ein inkrementelles magnetisches Messsystem, das für den Einsatz als primärer Sensor für die Positions- und Geschwindigkeitskontrolle an Werkzeugmaschinenspindeln entwickelt wurde.

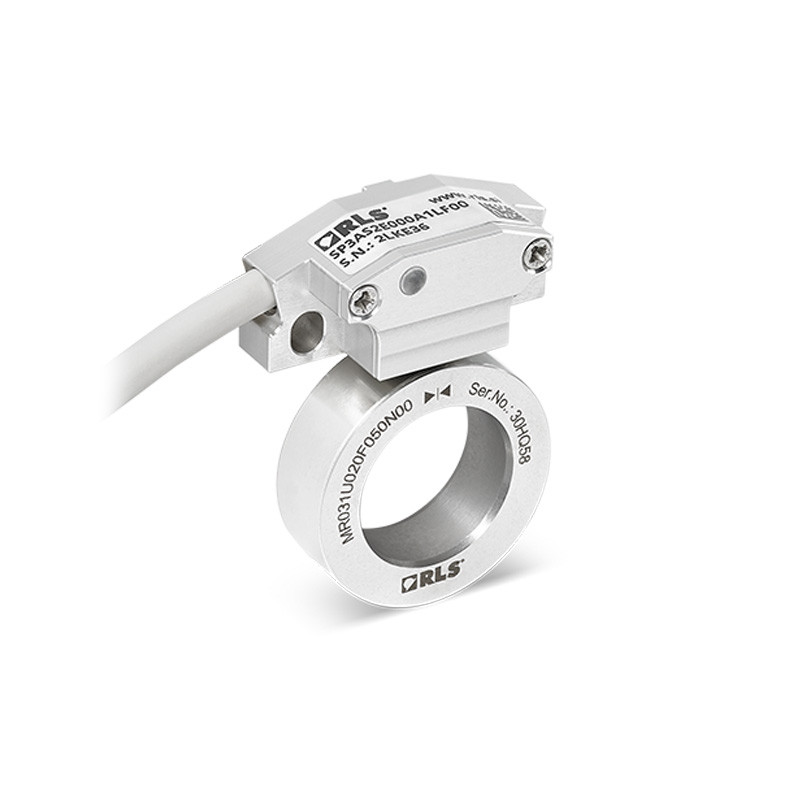

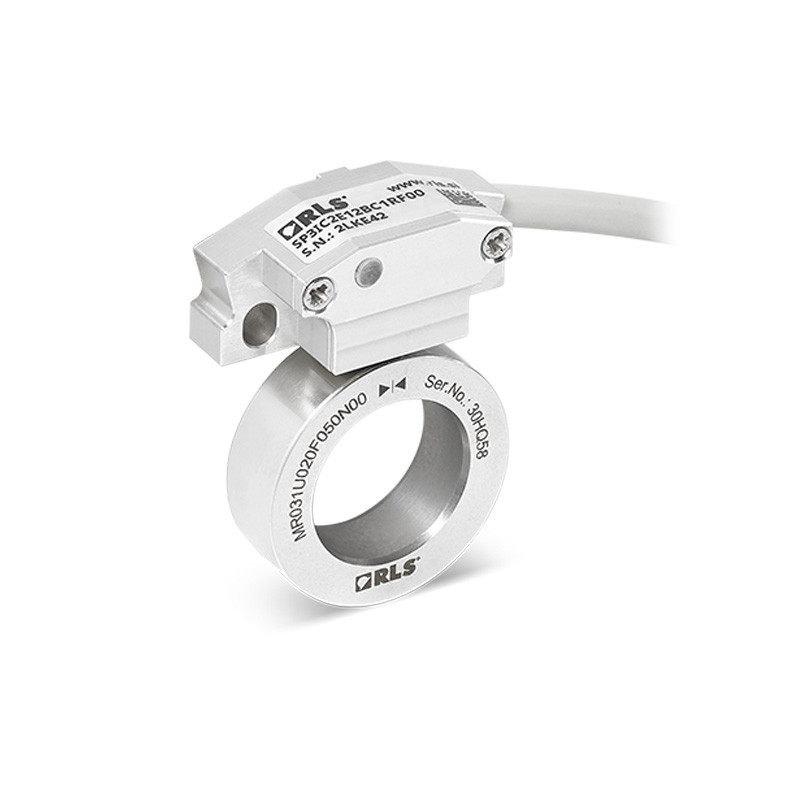

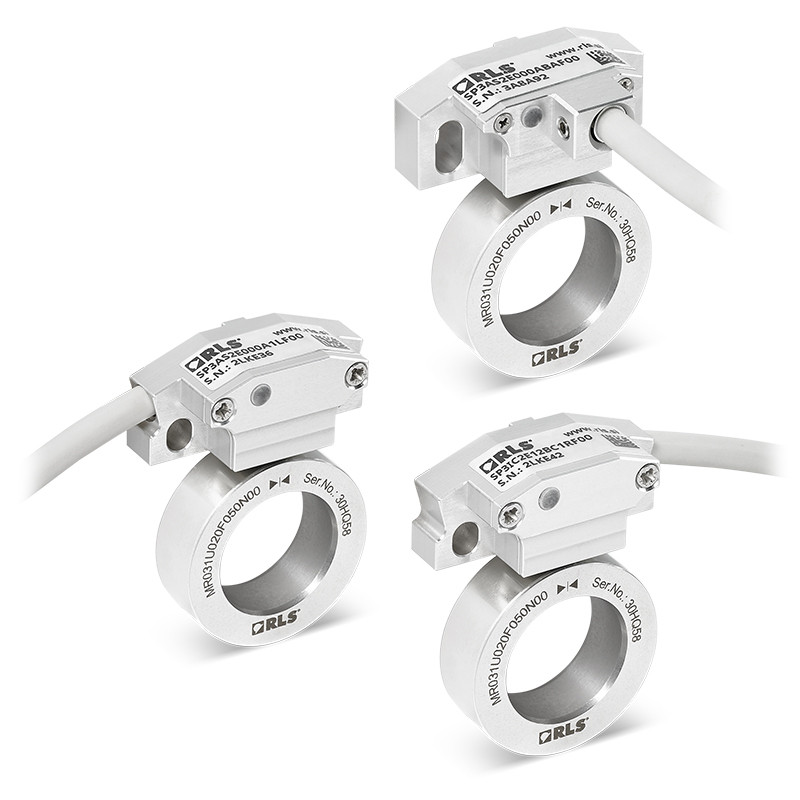

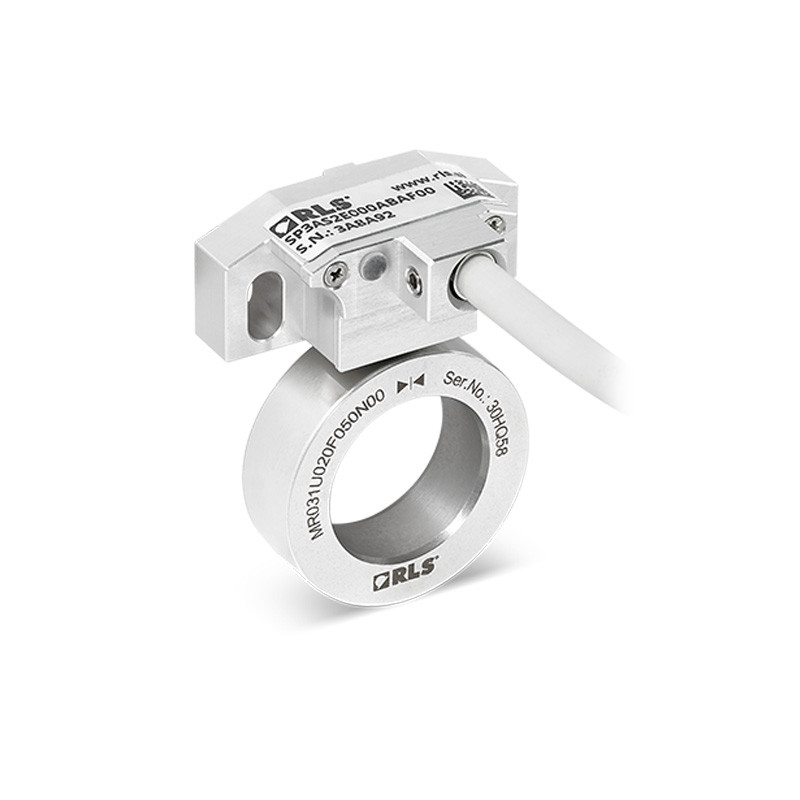

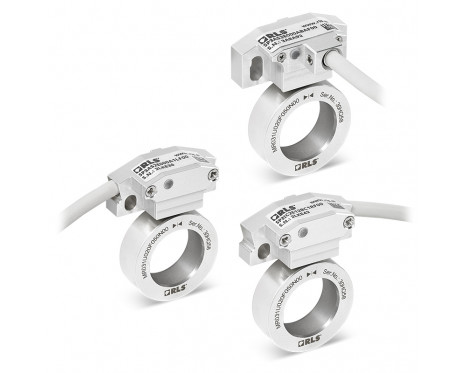

Es besteht aus zwei Hauptkomponenten, dem Abtastkopf und dem magnetischen Ring mit vollverschweißter Abdeckfolie.
Merkmale
- In unterschiedlichen Ringgrößen erhältlich
- Geschwindigkeiten bis 55.000 min-1
- Zwischen 50 und 556 Sin/Cos-Perioden pro Umdrehung
- Digitale ABZ Ausgangssignale bis zu 4.096 Schritten
pro Sin/Cos-Periode - Analoge Ausgangssignale (1 Vpp)
Vorteile
- Robuste Bauweise
- Hohe Betriebsgeschwindigkeit
- Signalstabilität
- Schutzklasse IP67
- Hohe Installationstoleranzen
- Kompakter Abtastkopf
- Hohe Genauigkeit
Konfigurieren und kaufen
Konfigurieren
Datenblatt
Produktdaten
System
Gebertyp
Inkrementell
Polteilung
1 mm, 2 mm
Elektrisch
Versorgungsspannung
5 V ±10% (absolute Eingangsspannung 6 V)
Stromaufnahme
< 50 mA
Mechanisch
Kabel
TPE AWG 26, geschirmt, Ø 4,8 ±0,15 mm
Gewicht
Abtastkopf: 120 g (1 m Kabel, ohne Stecker)
Umwelt
IP-Schutz
IP67
Betriebs- und Lagertemperatur
-40 °C bis +85 °C
Speed calculator
Calculate maximum speed and determine product parameters based on your application.
