개요

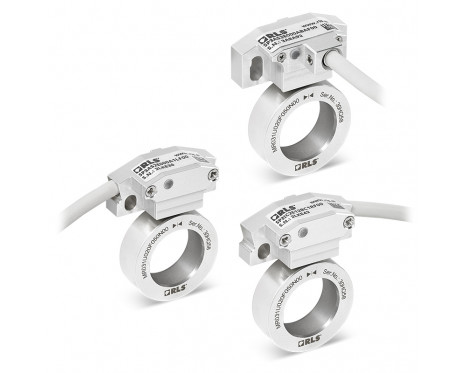

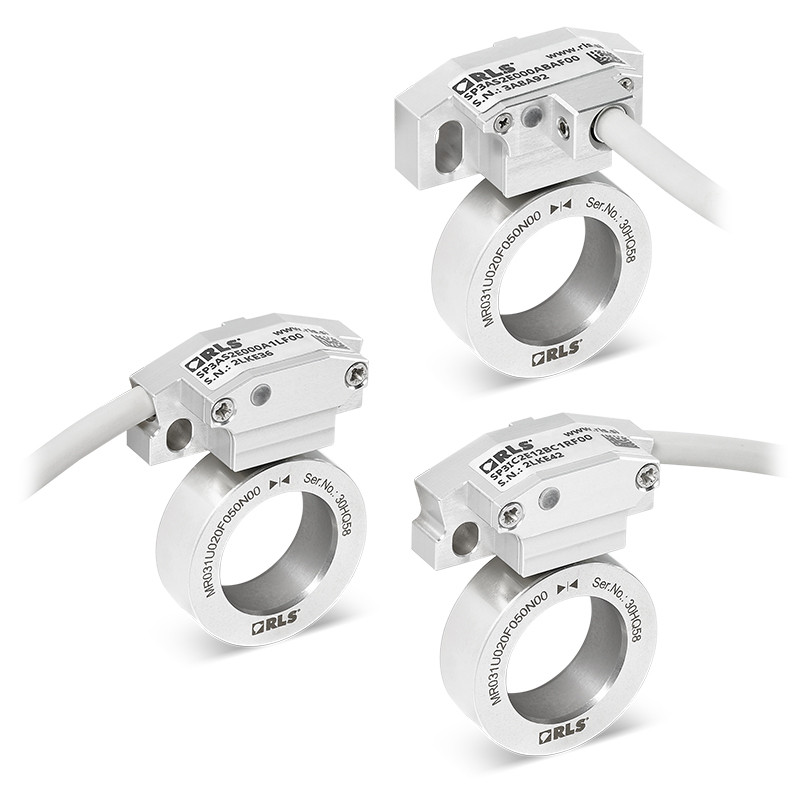

SpinCo™ is an incremental magnetic encoder system designed for use as primary position and speed feedback sensor for machine tool spindles.

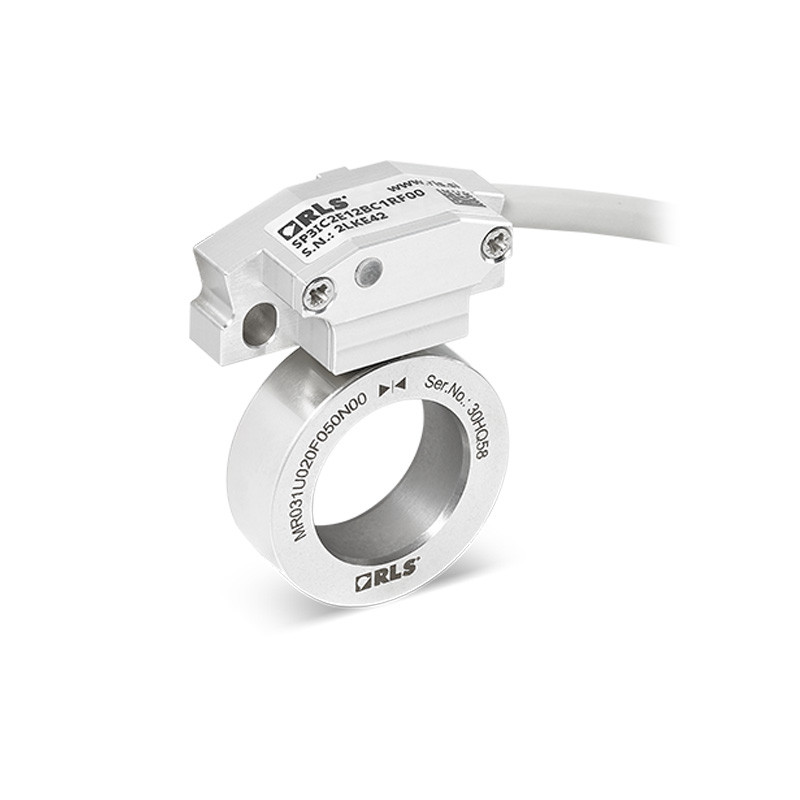

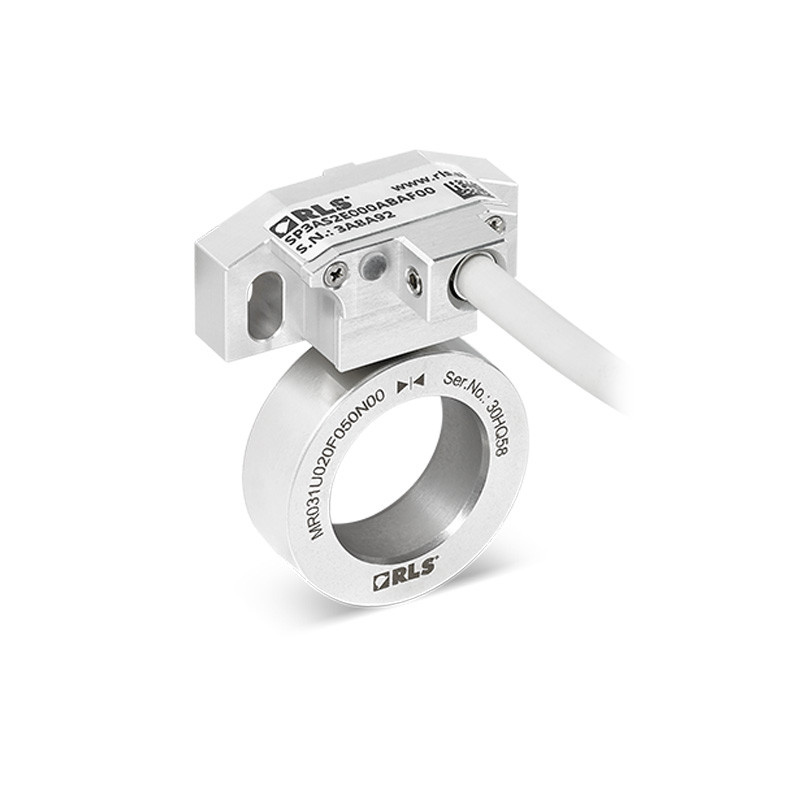

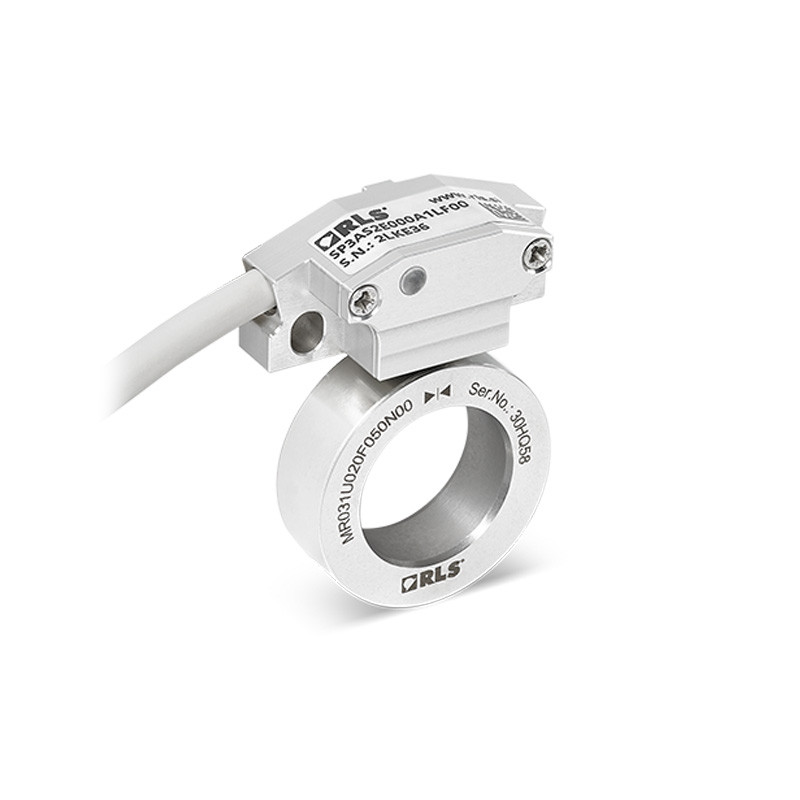

It consists of two key elements, a readhead and a magnetic ring with welded cover foil.

기능

  • Different ring sizes available
  • Speeds up to 55,000 rpm
  • From 50 to 556 sin/cos periods per revolution
  • ABZ digital incremental outputs with up to 4,096 steps
    per sin/cos period
  • Analogue output signals (1 Vpp)

이점

  • Robust design
  • High operating speed
  • Signal stability
  • IP67 protection
  • Wide installation tolerances
  • Small readhead size
  • High accuracy
구성 및 구매 Configure 데이터 시트

제품 데이터

시스템

엔코더 유형
증분
자극 간격
1 mm, 2 mm

전기

공급 전압
5 V ±10 % (absolute maximum 6 V)
전류 소모
< 50 mA

기계

케이블
TPE AWG 26, shielded, Ø4.8 ±0.15 mm
질량
Readhead: 120 g (1 m cable, no connector)

환경

IP 보호
IP67
작동 및 보관 온도
-40 °C ~ +85 °C
데이터 시트의 추가 정보
