概要

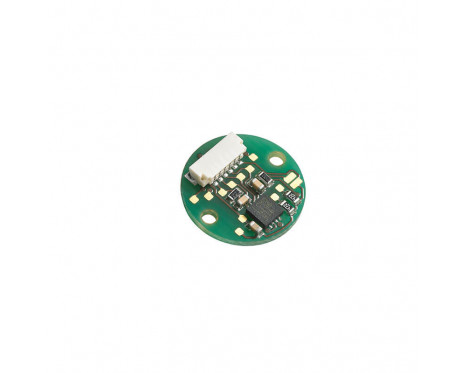

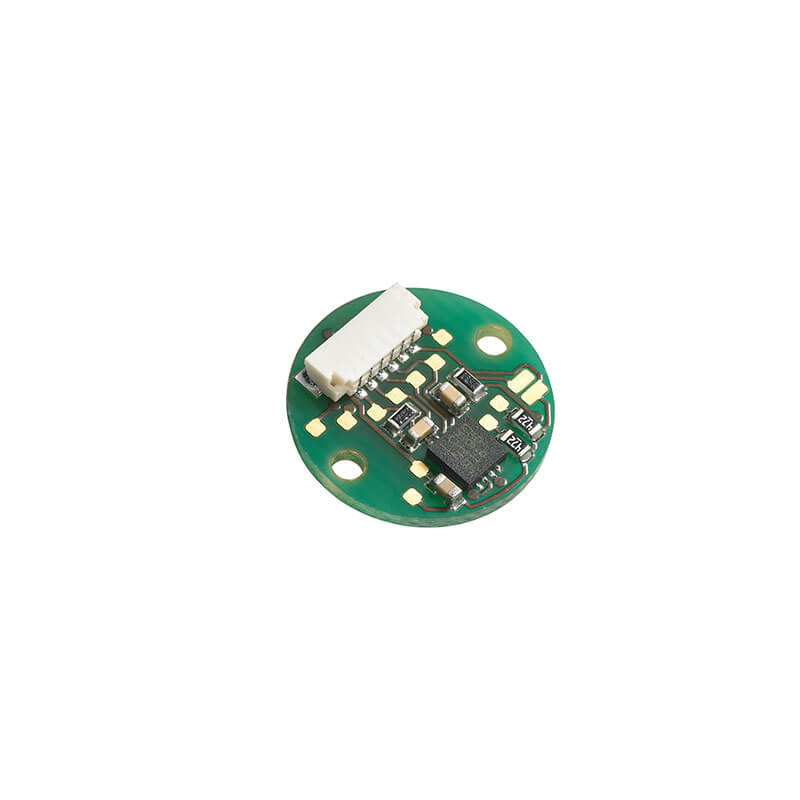

RMB14 はコンパクト、高速のアブソリュートエンコーダモジュールです。プリント基板は直径 14mm たらずで、小型設計に最適です。
本モジュールは、磁気アクチュエータと独立したセンサーボードから構成されます。磁気アクチュエータの回転をセンサーボードに実装されたカスタムエンコーダチップが感知し、必要に応じた形式の信号を出力します。信号は、業界標準のアブソリュートまたはインクリメンタル形式で出力可能です。
使用例は、ロボットのグリッパ、船舶、医療、印刷、加工、産業オートメーション、モータ制御、計装などです。
機能
- 直径 14mm の円形モジュール
- 供給電源 3.3V および 5V
- 最高 30,000rev/min で動作可能
- アブソリュート: 最高分解能 12bit (4,096cpr)
- 業界標準のアブソリュート、インクリメンタル出力形式に対応
- 最高精度±0.5°
- RoHS 規制準拠
製品データ
システム
電気
環境
ダウンロード
