概觀

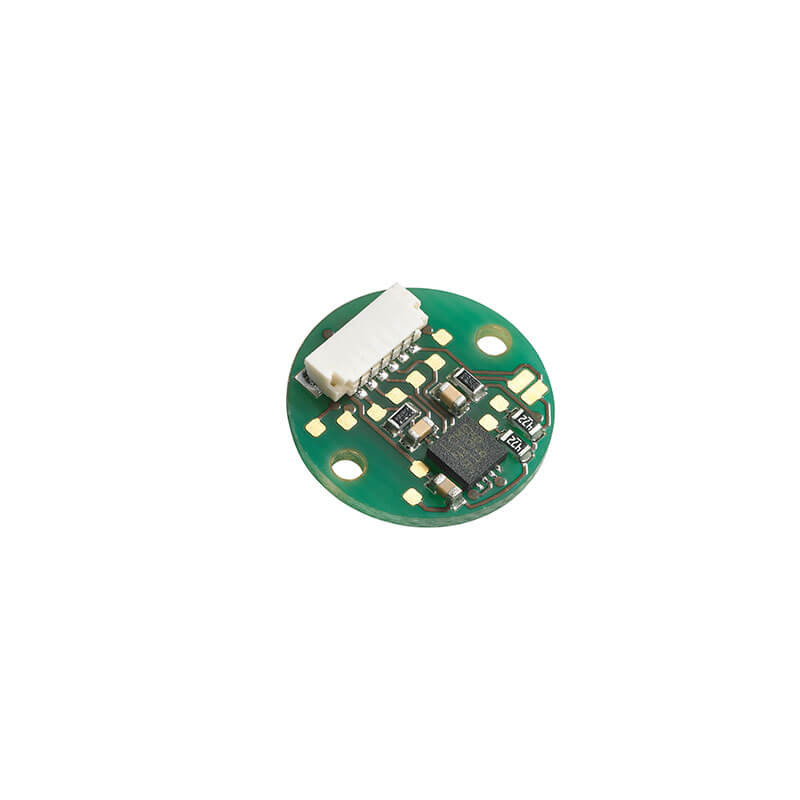

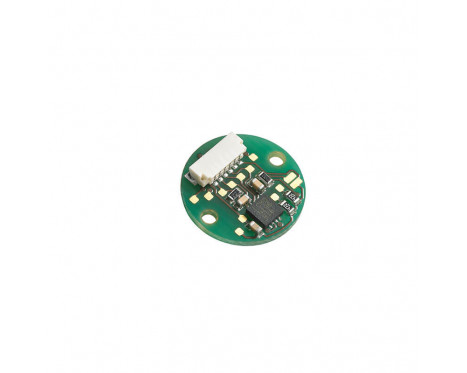

RMB14 是密封、絕對式、高速的編碼器模組。模組的 PCB 直徑僅 14 mm，適合微型設計。
編碼器模組包含磁性致動器和個別感測器電路板。安裝在感測器電路板上的客製化編碼器晶片能讀取磁性致動器的旋轉運動，訊號經過處理後即可提供需要的輸出格式。輸出訊號會以工業標準絕對式和增量式格式輸出。
RMB14 的應用範圍廣泛，可用於機器人夾具、海洋、醫療、印刷、轉換、工業自動化、馬達控制與儀器等用途。
特徵
- 14 mm 直徑圓形模組
- 3.3 V 和 5 V 電源
- 高速運轉最高可達 30,000 rpm
- 絕對式 – 最高 12 位元解析度（每圈 4,096 個計數）
- 符合業界標準的絕對式和增量式輸出格式
- 精度最高可達 ±0.5°
- 遵循 RoHS 標準
配置與購買
Configure
規格資料表
產品資料
系統
編碼器類型
絕對式
讀取類型
旋轉
精度
最高可達 ±0.5°
最高速度
30,000 RPM
遲滯
0.18°
電氣
供應電壓
Vdd = 3.3 V 或 5 V ±5%
電流消耗
最大 35 mA
環境
RoHS
符合 EU 指令 2002/95/EC
