RM16
超小型インクリメンタル/アブソリュートエンコーダ

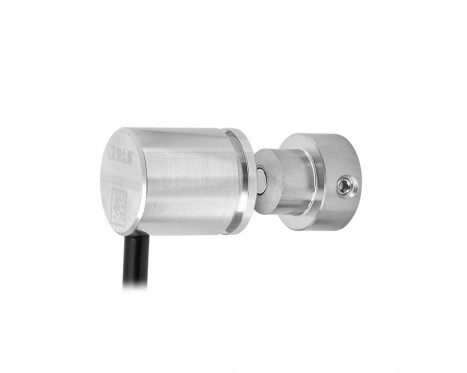

RM16 は省スペース性に優れた、超小型で密閉式の高速磁気式ロータリエンコーダです。エンコーダ本体は直径わずか 16mm で、アルミ製のハウジングに収納しています。
特長とメリット
- 直径 16mm の超小型本体サイズ
- 供給電源 5V
- 業界標準のインクリメンタル、SSI、リニア電圧出力形式に対応
- 摩耗しない非接触式設計
- 最高 30,000rev/min で動作可能
- 精度±0.5°
- RoHS 準拠
製品データ
システム
- エンコーダタイプ
- アブソリュート, インクリメンタル
- 読取りタイプ
- ロータリ
- 精度
- ±0.5°
- 最高速度
- 30,000rev/min
- ヒステリシス
- 0.17°
電気
- 供給電圧
- 5V
機械
- エンコーダハウジングの材質
- アルミニウム
- 質量
- 28g (1m ケーブル込み)
- 最大ケーブル長
- 10m
環境
- 動作時/保管時温度
- -40℃～+125℃
システム部品
ダウンロード
- pdfData sheet: RE16/RM16 Super Small Incremental and Absolute Encoders (RE16D01)
- zip3D model: RM16 encoder
- zip3D model: ACC072 Installation Accessory set for RM16 & RE16
- zip3D model: RMA Magnet for integration onto shaft
- zip3D model: RMH magnet
- zip3D model: RMM Magnet for direct recessing in non-ferrous shafts
- pdfEC / UK / NI Declaration of conformity: RM/RE16
