概觀

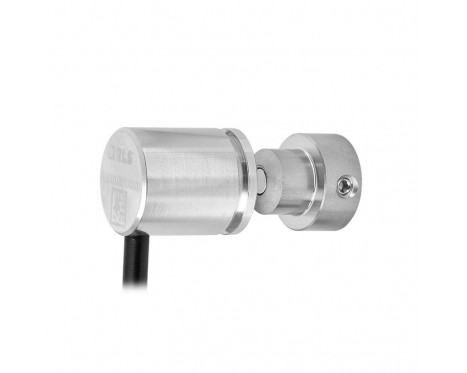

The RM16 is a compact, sealed, miniature, high speed rotary magnetic encoder designed for use in space limited applications. The encoder body is just 16 mm in diameter in aluminum housing.

特徵

  • Super small size – 16 mm diameter body
  • 5 V power supply versions
  • Industry standard incremental, SSI and linear voltage output formats

優點

  • Non-contact, frictionless design
  • High speed operation up to 30,000 rpm
  • Accuracy ±0.3°
  • RoHS compliant
配置與購買 Configure 規格資料表

產品資料

系統

編碼器類型
增量式, 絕對式
讀取類型
旋轉
精度
±0.5°
最高速度
30,000 RPM
遲滯
0.17°

電氣

供應電壓
5 V

機械

編碼器外殼材料
質量
28 g (with 1m long cable)
纜線最長長度
10 m

環境

IP 防護等級
IP67
工作及存放條件
-40 °C to +125 °C
規格資料表提供詳細資訊
