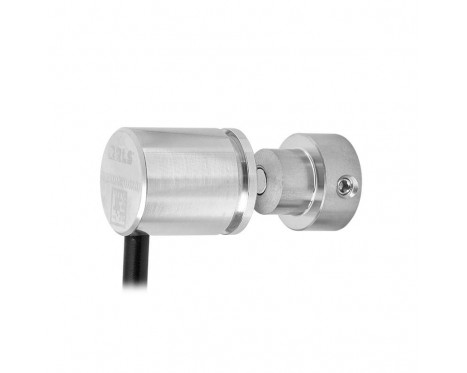

RM16
Extrem kleines inkrementelles und absolutes Messsystem
Der RM16 ist ein kompakter, gekapselter, winziger Drehgeber für hohe Betriebsgeschwindigkeiten und Anwendungen mit begrenzten Platzverhältnissen. Das Drehgebergehäuse aus Aluminium hat nur einen Durchmesser von 16 mm.
Merkmale & Vorteile
- Extrem kleine Ausführung – 16 mm Gehäusedurchmesser
- Version mit 5 V Spannungsversorgung
- Inkremental, SSI und lineare Spannung, Ausgangssignale nach Industriestandard
- Berührungsloses, reibungsfreies Design
- Hohe Drehzahlen bis zu 30.000 U/min
- Genauigkeit ±0,5°
- RoHS-konform
Produktdaten
System
- Gebertyp
- Absolut, Inkrementell
- Art der Messung
- Rotativ
- Genauigkeit
- ±0.5°
- Maximale Geschwindigkeit
- 30.000 U/min
- Hysterese
- 0.17°
Elektrisch
- Versorgungsspannung
- 5 V
Mechanisch
- Material des Drehgebergehäuses
- Aluminium
- Gewicht
- 28 g (mit 1 m langem Kabel)
- Max. Kabellänge
- 10 m
Umwelt
- Betriebs- und Lagertemperatur
- -40 °C bis +125 °C
