概要

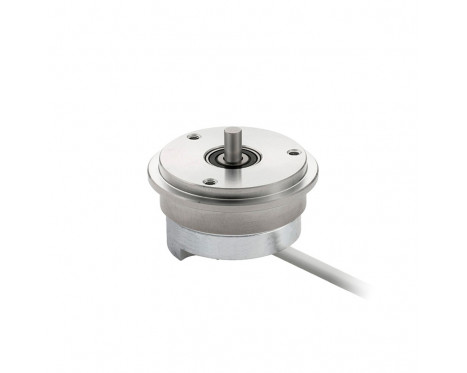

The RE58 is a robust industrial standard rotary magnetic encoder consisting of two parts: the RM44 magnetic encoder and various
58 mm flanges.

機能

  • Industry standard absolute, incremental and analogue output options
  • Accuracy to ±0.3°
  • High reliability from proven non-contact encoder technology

メリット

  • Robust modular design
  • Easy to install
  • Excellent price-performance
見積りを依頼 データシート

製品データ

システム

エンコーダタイプ
アブソリュート, インクリメンタル
最高分解能
13bit
システム精度
Typ. ± 0.3°

電気

供給電圧
5 V or 8 V to 26 V (depending on output)
Set-up time
100 ms (first data ready after supply voltage is in range), worst case: 200 ms
電流消費
Max. 50 mA (depending on output)
接続
フライングリード
出力負荷
Max. 30 mA (depending on output)

環境

IP 保護
IP64, IP68
動作時/保管時温度
–40 °C to +125 °C (IP64), –40 °C to +85 °C (IP68)
詳細はデータシート参照
