概要

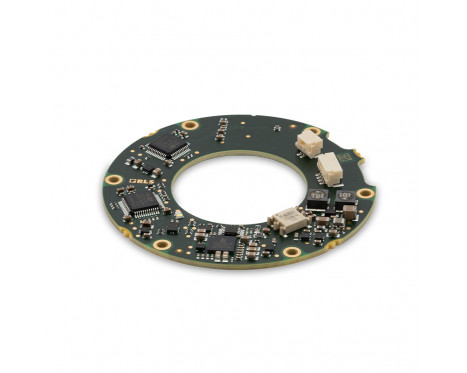

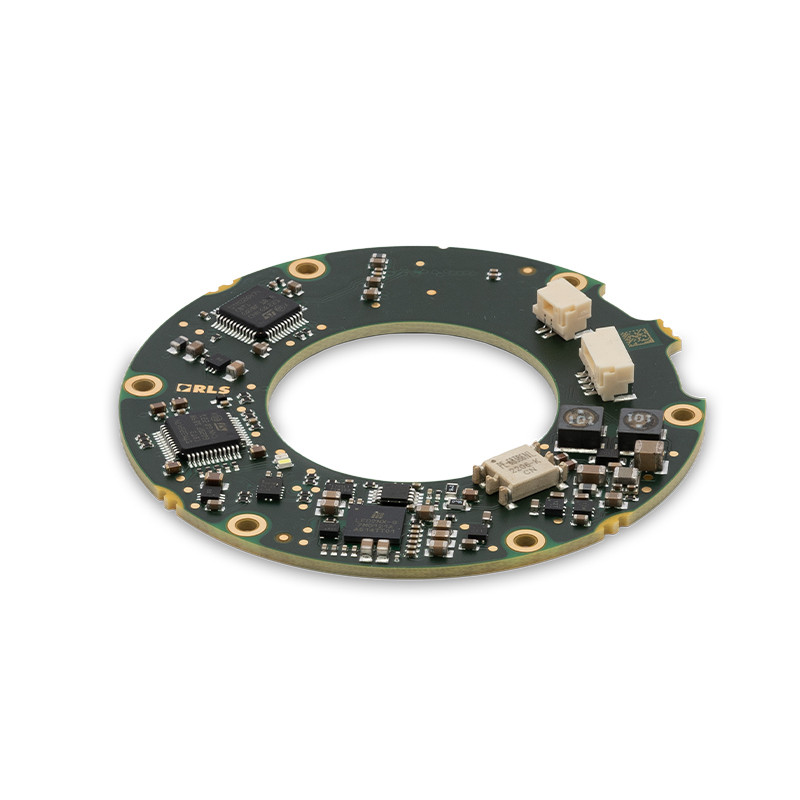

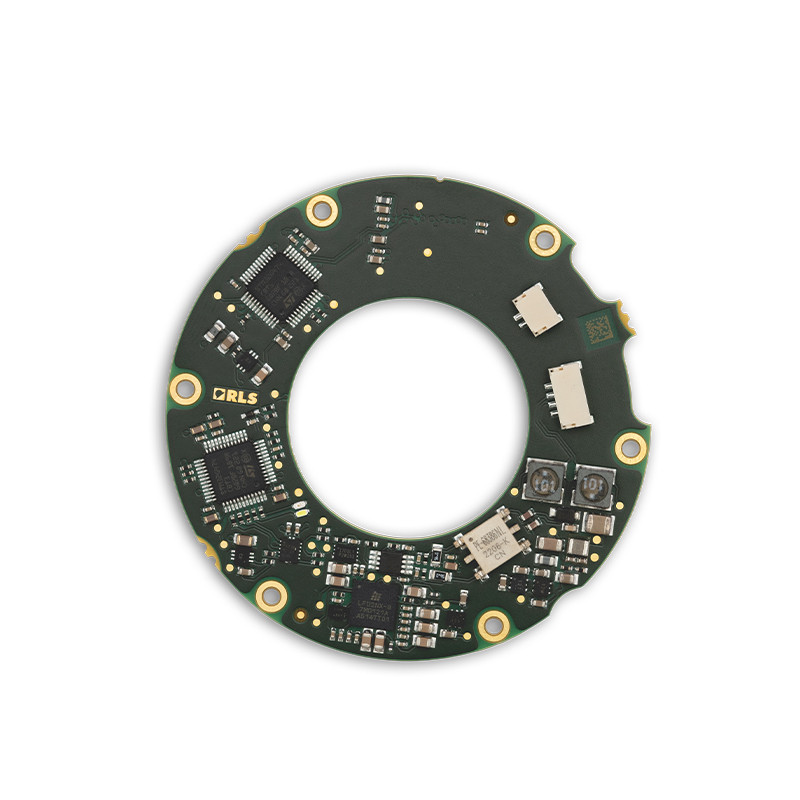

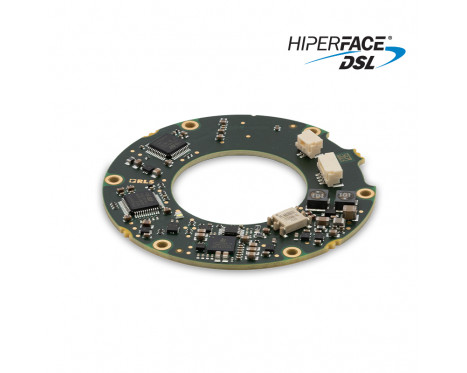

AksIM-4 is a non-contact, high performance off-axis absolute rotary encoder. It is designed for integration into applications with limited space. A hollow ring, true absolute functionality and Hiperface DSL protocol make this encoder suitable for compact servo motor applications. The AksIM-4 encoder system consists of an axially magnetised ring and a readhead.
機能
- True absolute system
- Custom magnetic sensor ASIC
- Self-calibration option
- Low profile, non contact
メリット
- Reduced wiring complexity
- High speed data transmission
- Cost efficient
- Possibility for more compact motor design
Request a sample
製品データ
システム
エンコーダタイプ
アブソリュートエンコーダ
読取りタイプ
ロータリ, 軸方向
最高分解能
20bit
システム精度
最高 ±0.005°
電気
供給電圧
7 V ～ 12 V (コネクタ箇所)
電流消費
平均 85 mA (12 V) - コネクタにて、最大 1.4 W
機械
対応リングサイズ (外径)
53mm, 80mm
環境
動作時/保管時温度
-40℃～+105℃
