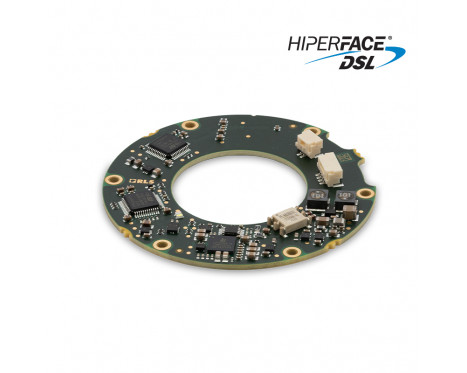

AksIM-4™
mit Hiperface DSL-Protokoll
Neu

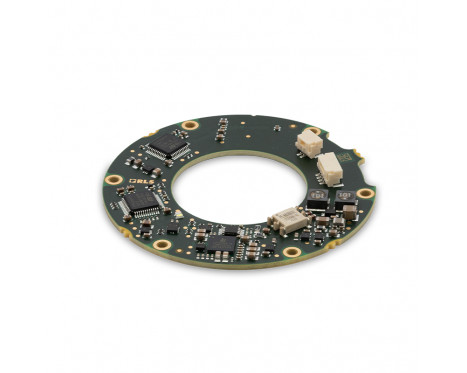

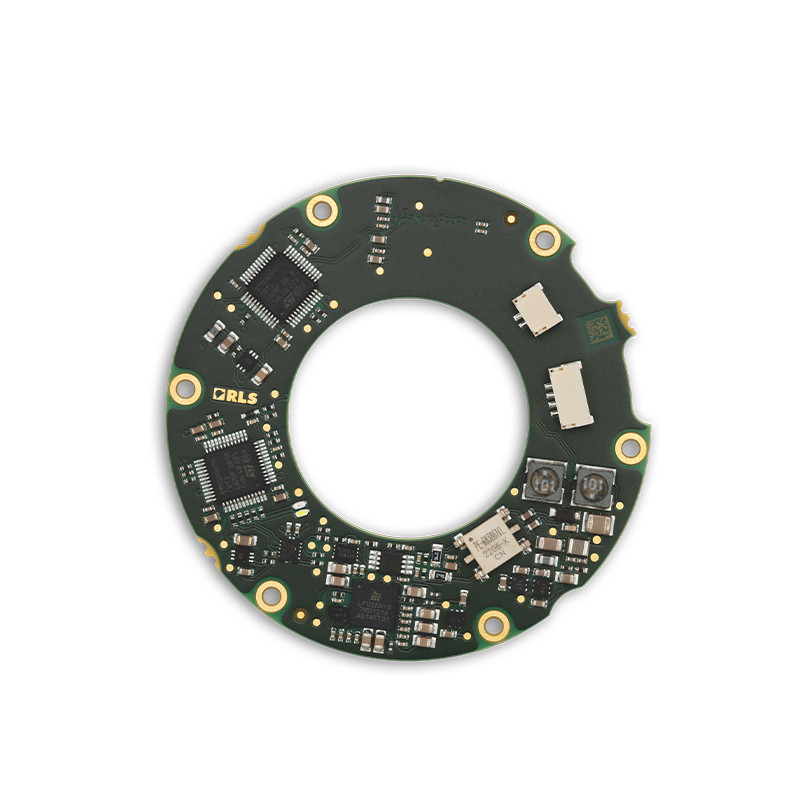

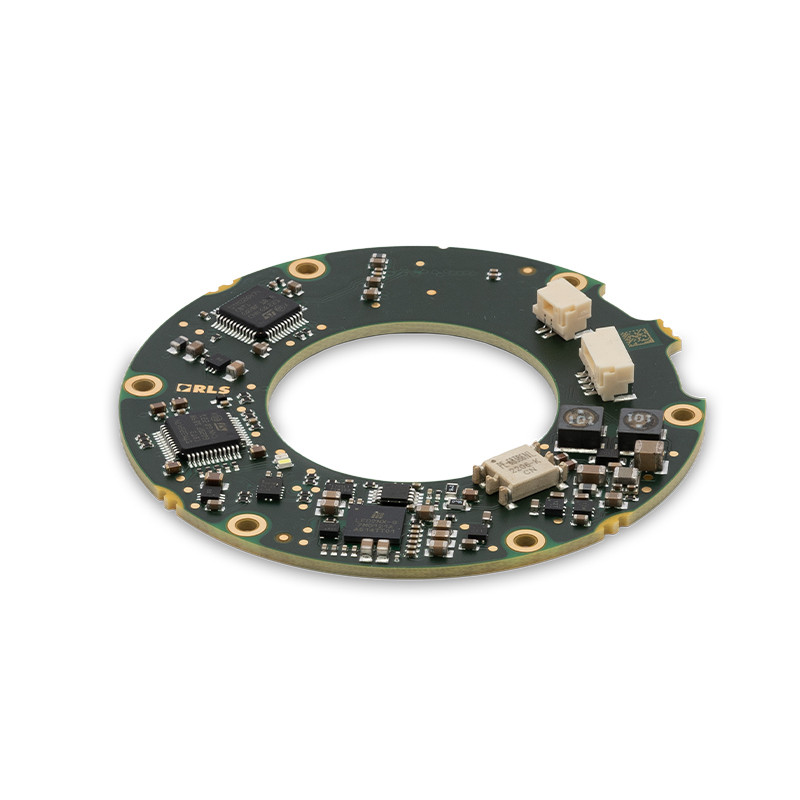

AksIM-4 ist ein berührungsloses, leistungsstarkes, absolutes off-axis-Winkelmesssystem, das für die Integration in Anwendungen mit begrenzten Platzverhältnissen entwickelt wurde. Durch den Hohlring, die absolute Funktionsweise und das Hipferface DSL-Protokoll eignet sich dieses Messsystem für verschiedenste Servomotor-Anwendungen. AksIM-4 setzt sich aus einem axial magnetisierten Ring und einem Abtastkopf zusammen.
Merkmale & Vorteile
- Vollabsolutes System
- Speziell entwickeltes Magnetsensor-ASIC
- Wahlweise mit Selbstkalibrierung
- Minimale Bauhöhe, berührungslos
- Einfachere Verkabelung
- Sehr schnelle Signalübertragung
- Kostengünstig
- Möglichkeit einer kompakteren Motorkonstruktion
Ein Muster anfordern
Produktdaten
System
- Gebertyp
- Vollabsoluter Encoder
- Art der Messung
- Axial
- Max. Auflösung
- 20 Bit, 22 Bit
- Systemgenauigkeit
- ±0.006° (MC053), ±0.004° (MC080)
Elektrisch
- Versorgungsspannung
- 7 V bis 12 V (am Steckverbinder)
- Stromaufnahme
- Typ. 85 mA bei 12 V - am Anschluss, max. 1.4 W
Mechanisch
- Erhältliche Ringgrößen (Außendurchmesser)
- 53 mm, 80 mm
Umwelt
- Betriebs- und Lagertemperatur
- Abtastkopf: –40 °C bis +115 °C; Ring: –40 °C bis +125 °C
