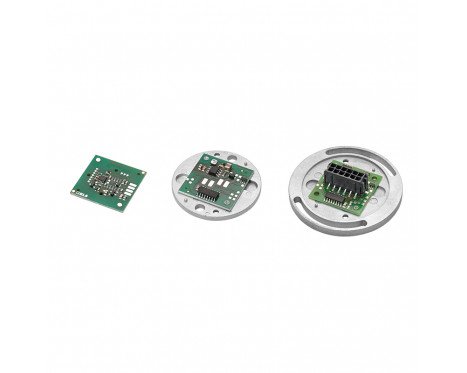

RMB28 / RMF44 / RMF58 mit AM4096 Chip

Magnetisches Drehgeber-Modul mit AM4096 Chip

Das RMB28 / RMF44 / RMF58 ist ein kompaktes Drehgeber-Modul, das speziell für den Einbau in OEM-Anwendungen entwickelt wurde. Die preiswerte Sensorplatine mit 28mm Kantenlänge kann auf Wunsch auch mit Stecker bezogen werden.

Das RMB28 / RMF44 / RMF58 kann in einem breiten Spektrum an möglichen Anwendungen wie Steuerungstechnik, Motorregelung und Automation zum Einsatz kommen.

Merkmale & Vorteile

28 mm quadratisches Modul
44 mm und 58 mm Flanschoptionen
Absolut – bis 12 Bit-Auflösung (4.096 Impulse pro Umdrehung (cpr))
24 V oder 5 V Spannungsversorgung
Hohe Drehzahlen bis zu 60.000 U/min

Kostengünstig für die OEM-Integration
Absolute, inkrementelle, lineare und analoge Ausgangssignale nach Industriestandard
Genauigkeit bis ±0,5°
RoHS-konform

Produktdaten

System

Gebertyp: Absolut, Inkrementell
Art der Messung: Rotativ
Ausgangssignale: Analog sinusförmig, BiSS-C, Inkrementell, Lineare Spannung, Offener Kollektor, RS422, SSI
Max. Auflösung: 12 Bit
Genauigkeit: Bis zu ±0,5°
Maximale Geschwindigkeit: 60.000 U/min
Hysterese: 0,18°, 0,45°
Max. interpolation factor: 8,192

Elektrisch

Versorgungsspannung: V_dd = 5 V ±5%, V_dd = 8 V bis 26 V
Stromaufnahme: Von 13 mA bis 50 mA
Ausgangssignale: Analog sinusförmig, BiSS-C, Inkrementell, Lineare Spannung, Offener Kollektor, RS422, SSI
