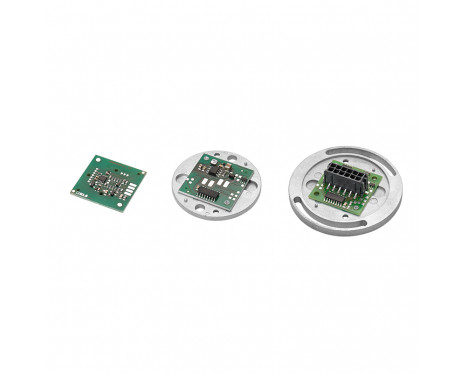

RMB28/RMF44/RMF58，附 AM4096 晶片
旋轉磁性編碼器模組
RMB28 / RMF44 編碼器模組設計用于批量 OEM 應用的直接整合方案低成本的 28 mm 矩形 PCB 可配置連接頭方便安裝。
RMB28 / RMF44 可用於各式各樣的應用，包括電機控制和工業自動化。
特點與優勢
- 28 mm 矩形模組
- 絕對式 – 最高 12 位元解析度（每圈 4,096 個計數）
- 24 V 和 5 V 電源版本
- 高速工作速度可達 60,000 rpm
- 低成本 適合OEM 整合
- 工業標準的絕對式、增量式、類比及線性輸出格式
- 精度可達 ±0.5°
- 遵循 RoHS 標準
產品資料
系統
- 編碼器類型
- 絕對式, 增量式
- 讀取類型
- 旋轉
- 輸出
- 類比正弦/餘弦, BiSS-C, 增量式, 線性電壓, 開放式集極, RS422, SSI
- 最大解析度
- 12 位元
- 精度
- 最高可達 ±0.5°
- 最高速度
- 60,000 RPM
- 遲滯
- 0.18°, 0.45°
- Max. interpolation factor
- 8,192
電氣
- 供應電壓
- Vdd = 5 V ±5%, Vdd = 8 V 至 26 V
- 電流消耗
- 從 13 mA 至最高 50 mA
- 輸出
- 類比正弦/餘弦, BiSS-C, 增量式, 線性電壓, 開放式集極, RS422, SSI
環境
- 工作及存放條件
- 最低 -40°C，最高 +125°C
- RoHS
- 符合 EU 指令 2002/95/EC
