概述

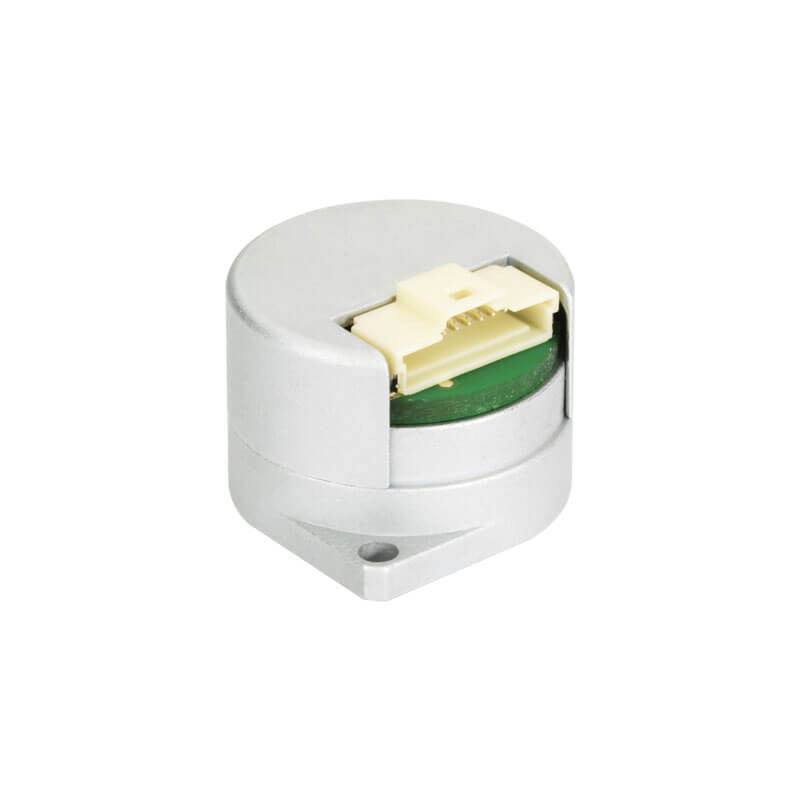

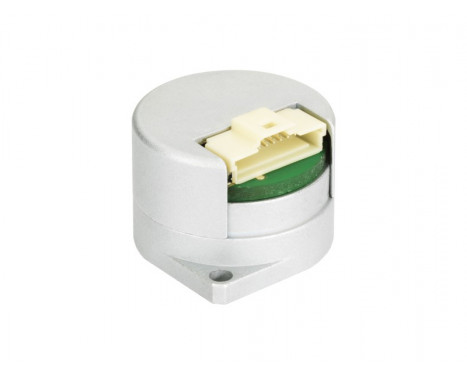

RMC22 换向和增量式磁旋转编码器
RLS product video

RMC22设计用于需要A、B、Z增量信号和U、V、W换向信号的电机反馈应用。

非接触式OnAxis™传感器技术功能强大稳健，确保长期可靠性，而且安装简单，能够充分降低客户的拥有成本。

特性

  • 增量分辨率达4,096 cpr
  • U、V、W换向信号，高达16个磁极
  • 行业标准的增量式输出 (RS422)
  • 工作速度达30,000 rpm
  • 结构紧凑 — 本体直径为22 mm

优点

  • 安装设定简便
  • 非接触、无磨损设计
  • 低惯性
配置并购买 配置 规格手册

产品数据

系统

编码器类型
增量式
读取类型
旋转
输出
RS422, 增量式, 换向输出：U、V、W

环境

IP保护
IP40
工作和存储温度
-40 °C至+105 °C
更多信息请参阅规格手册

应用

电机

下载

规格手册: RMC22 commutation and incremental encoder solution / complementary sinusoidal outputs (RMC22D01)
查看 下载
规格手册: Commutation and incremental magnetic encoder solutions (UVWD01)
查看 下载
3D model: RMC22
下载
3D model: RMA03A3A07 Magnet
下载
安装指南: Table of recommended fastener tightening torques
查看 下载
规格手册: RMC22 commutation and incremental encoder solution / complementary sinusoidal outputs (RMC22D01)
查看 下载
规格手册: Commutation and incremental magnetic encoder solutions (UVWD01)
查看 下载
3D model: RMC22
下载
3D model: RMA03A3A07 Magnet
下载
安装指南: Table of recommended fastener tightening torques
查看 下载
US$ 13.02
