概觀

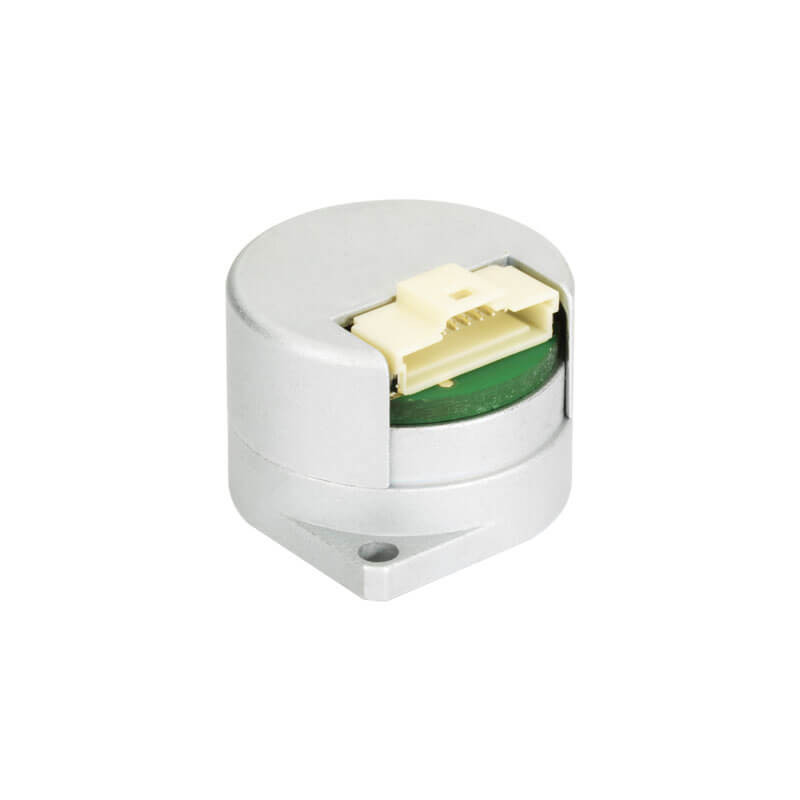

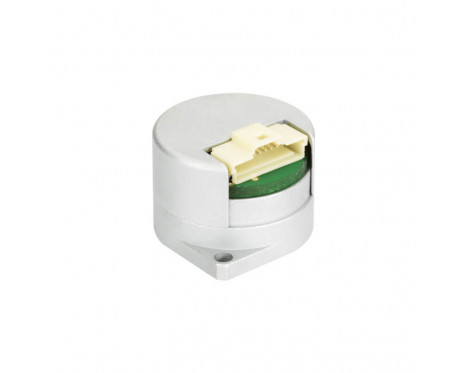

RMC22 旋轉換相和增量式磁性編碼器
RLS product video

RMC22 是專為需要 A、B、Z 增量式和 U、V、W 換相訊號的馬達回饋應用所設計。

堅固耐用的非接觸式 OnAxis™ 感測器技術可提供極長久的可靠性，不僅容易安裝，而且擁有成本低廉。

特徵

  • 增量式解析度最高可達 4,096 cpr
  • 提供最多 16 個極點供 U、V、W 換相訊號輸出
  • 工業界標準的增量式輸出 (RS422)
  • 工作速度可達 30,000 rpm
  • 小巧 – 22 mm 直徑本體

優點

  • 安裝和設置簡便
  • 非接觸式無摩擦設計
  • 低慣性
配置與購買 Configure 規格資料表

產品資料

系統

編碼器類型
增量式
讀取類型
旋轉
輸出
RS422, 增量式, 換相輸出：U、V、W

環境

IP 防護等級
IP40
工作及存放條件
–40 °C 至 +105 °C
規格資料表提供詳細資訊

應用範圍

電動馬達

下載

規格資料表: RMC22 commutation and incremental encoder solution / complementary sinusoidal outputs (RMC22D01)
View 下載
規格資料表: Commutation and incremental magnetic encoder solutions (UVWD01)
View 下載
3D model: RMC22
下載
3D model: RMA03A3A07 Magnet
下載
Installation guide: Table of recommended fastener tightening torques
View 下載
規格資料表: RMC22 commutation and incremental encoder solution / complementary sinusoidal outputs (RMC22D01)
View 下載
規格資料表: Commutation and incremental magnetic encoder solutions (UVWD01)
View 下載
3D model: RMC22
下載
3D model: RMA03A3A07 Magnet
下載
Installation guide: Table of recommended fastener tightening torques
View 下載
$13.02
