概述

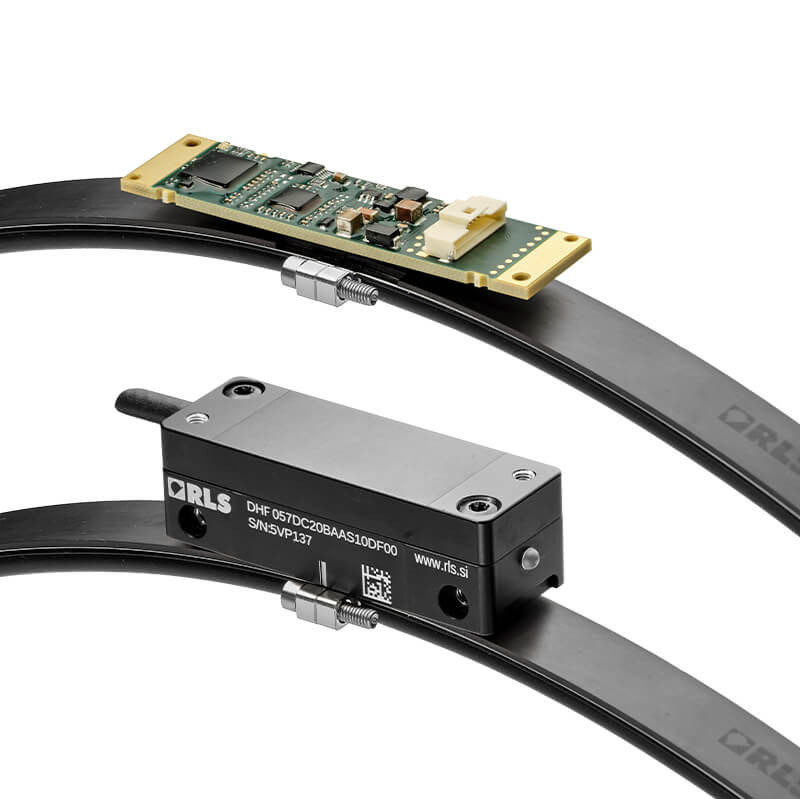

FlexAB是一种带有橡胶支撑的磁栅尺系统，内置张紧机构，并兼容Artos绝对式旋转读数头。它设计安装在大型轴上，作为位置和速度控制回路的一个元件。其紧凑型读数头具有宽松的安装公差，并提供行业标准输出类型（SSI或BiSS），以及用于高动态应用的并行ABZ增量式信号。非接触式测量原理可确保在苛刻应用中具有高可靠性。
特性
- 橡胶弹簧型材支撑栅尺，内置张紧机构
- 工作温度范围广
- 适用于外径安装
- 适用于500 mm至2,500 mm直径范围
- 整圆测量
- 基体热膨胀补偿
- 允许的轴直径公差大，约??0.2 mm
优点
- 确保稳定且一致的栅尺张力，保障测量可靠性
- 在恶劣或多变环境中依然高效运行
- 便于在大型轴体和旋转系统上安装
- 适用于多种应用场景和不同尺寸的机械设备
- 实现全角度旋转范围内的精准位置测量
- 在温度波动下仍能保持测量精度
- 简化安装过程，降低精密加工要求
产品数据
系统
编码器类型
绝对式
分辨率
0.1 μm
环境
温度
Operating: -40 °C to +85 °C (without readhead), Storage: -40 °C to +60 °C (without readhead)
