概觀

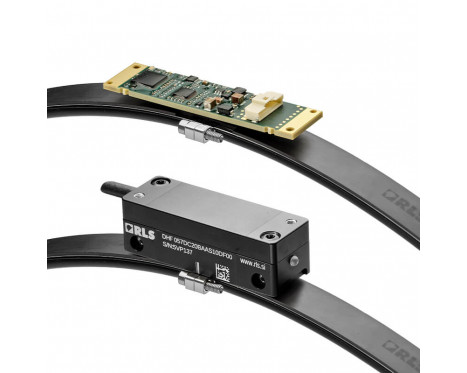

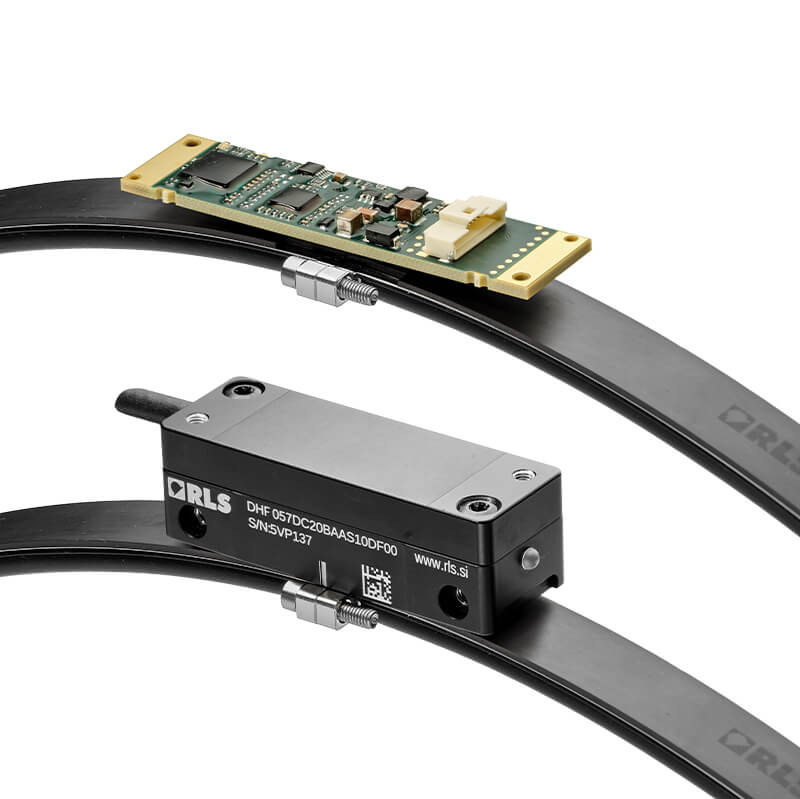

FlexAB 為橡膠支撐式磁性尺系統，其內建張力機制與 Artos 絕對式旋轉讀頭相容。適用於安裝至大型軸，作為定位和速度控制迴路的元件。精巧的讀頭具備寬鬆的安裝公差，並提供業界標準輸出類型（SSI 或 BiSS）以及平行 ABZ 增量式訊號，適用於高動態應用。非接觸式量測原理可確保在嚴苛的應用方式中也極度可靠。
特徵
- 具備內建張力機制的橡膠彈簧磁性尺
- 寬鬆的作業溫度
- 適用於外部直徑安裝
- 適用於 500 mm 至 2,500 mm 的直徑
- 完整圓弧量測
- 基材熱膨脹補償
- 寬鬆的軸直徑容許公差 ??0.2 mm
優點
- 確保磁性尺張力穩定一致，以提升量測可靠度
- 在嚴苛或多變的環境中仍能有效運作
- 可輕鬆安裝至大型軸與旋轉系統
- 應用廣泛且適合各種機器尺寸
- 可在完整旋轉範圍內精準測量位置
- 在溫度波動時仍能維持精度
- 簡化安裝流程並降低精密加工需求
產品資料
系統
編碼器類型
絕對式
解析度
0.1 μm
環境
溫度
Operating: -40 °C to +85 °C (without readhead), Storage: -40 °C to +60 °C (without readhead)
