개요

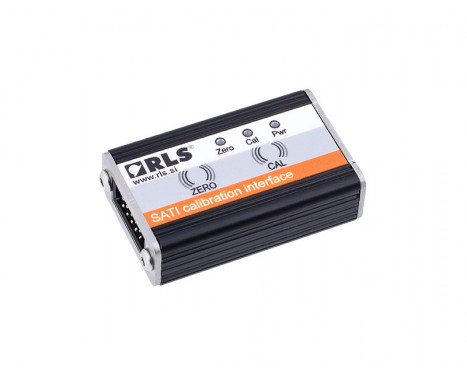

RLS product video SATI calibration interface

SATI는 독립형 트리밍 인터페이스(Stand Alone Trimming Interface)를 뜻합니다. 이미 설치를 마친 엔코더의 영점화와 트리밍을 지원합니다. SATI를 통해 트리밍 절차를 성공적으로 완수하면 시스템의 앱솔루트 위치 오차가 ±0.2°로 개선됩니다. RLS AM4096 센서 IC로 만들어진 엔코더에만 사용할 수 있습니다.

기능

  • 독립형 디바이스
  • 외부 전원 공급장치 필요
  • 엔코더 연결: 4개의 접점(Vdd, GND, SDA, SCL)
  • 외부 트리거링을 위한 디지털 입력
  • 두 개의 푸시버튼 또는 외부 트리거링으로 인해 실현되는 두 기능: 센서 트리밍 및 엔코더 영점 위치 설정
  • 세 가지 상태 LED
  • 디바이스 상태에 대한 디지털 출력
구성 및 구매 Configure

다운로드

US$286.48
