概要

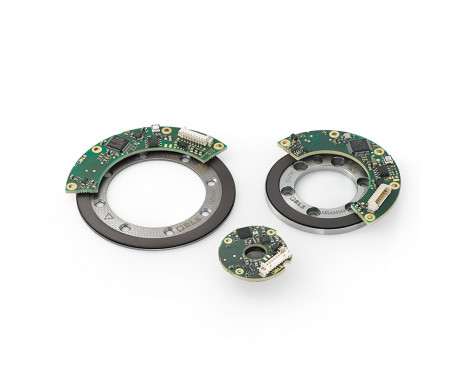

AksIM-2™ は、取付けスペースの限られた用途向けに設計した高性能の、非接触式オフアクシスロータリアブソリュートエンコーダです。薄くコンパクトなリードヘッドが、軸方向に磁化された薄型リングの磁場を検出して評価します。
機能
- 自社製磁気センサー ASIC
- BiSS、SSI または非同期シリアル出力形式に対応
- 自己キャリブレーション機能
- ヒステリシスゼロ
- 最高分解能 20bit
メリット
- 真のアブソリュートシステム
- 優れた繰り返し精度
- 自己診断機能内蔵
- 外部磁界に非反応
- 広い動作温度範囲
構成して購入
Configure
データシート
製品データ
システム
エンコーダタイプ
アブソリュートエンコーダ
読取りタイプ
ロータリ, 軸方向
最高分解能
20bit
エンコーダ精度
±0.05° (取付け前。リードヘッド、リングおよびドライブシャフトの取付け不良による誤差は加味せず)
最高速度
10,000rev/min
電気
供給電圧
4.5V~5.5V (コネクタ箇所)
電流消費
平均 130mA、最大 150mA
機械
Available ring sizes (inner diameter)
8 mm, 10 mm, 12.7 mm, 20 mm, 25 mm, 30 mm, 34 mm, 40 mm, 55 mm, 64 mm, 68 mm
環境
湿度
0~70% (結露なきこと)
温度
保管時: -40℃~+105℃, 動作時: -40℃~+105℃, 動作時: -40℃~+85℃ (MB022 のみ)
