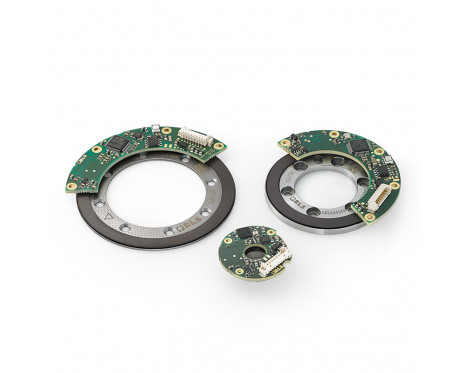

AksIM-2™ 是一款非接觸式高效能離軸絕對式旋轉編碼器,專為安裝空間有限的應用所設計。輕巧纖薄的讀頭能偵測和評估薄軸向磁性環的磁場。

特徵

  • 客製化磁性感測器 ASIC
  • BiSS、SSI 或非同步序列
  • 自我校準選項
  • 無遲滯
  • 解析度最高可達 20 位元

優點

  • 真正絕對式系統
  • 提升重複性
  • 內建自我監控功能
  • 抗外部磁場能力
  • 擴大溫度範圍
配置與購買 Configure 規格資料表

產品資料

系統

編碼器類型
真正絕對式編碼器
讀取類型
旋轉, 軸向
最大解析度
20 位元
編碼器精度
±0.05°(此為安裝前的精度,未考慮讀頭、環與驅動軸安裝偏差導致的誤差)
最高速度
10,000 RPM

電氣

供應電壓
4.5 V 到 5.5 V (連接器上)
電流消耗
標準值:130 mA,最大值:150 mA

機械

可用磁環尺寸(外徑)
29 mm, 39 mm, 49 mm, 53 mm, 64 mm, 80 mm

環境

濕度
0 至 70% 未凝結
溫度
Operating: -40 °C to +85 °C (MB022 only), 存放條件:–40 °C 至 +105 °C, 工作溫度:–40 °C 至 +105 °C
規格資料表提供詳細資訊
