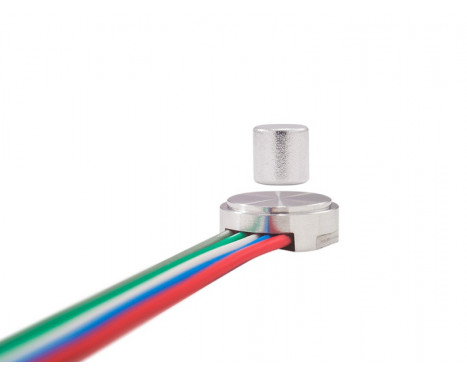

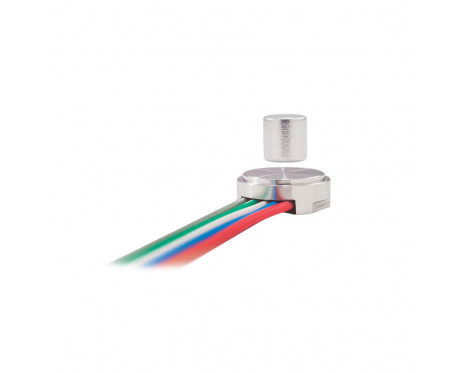

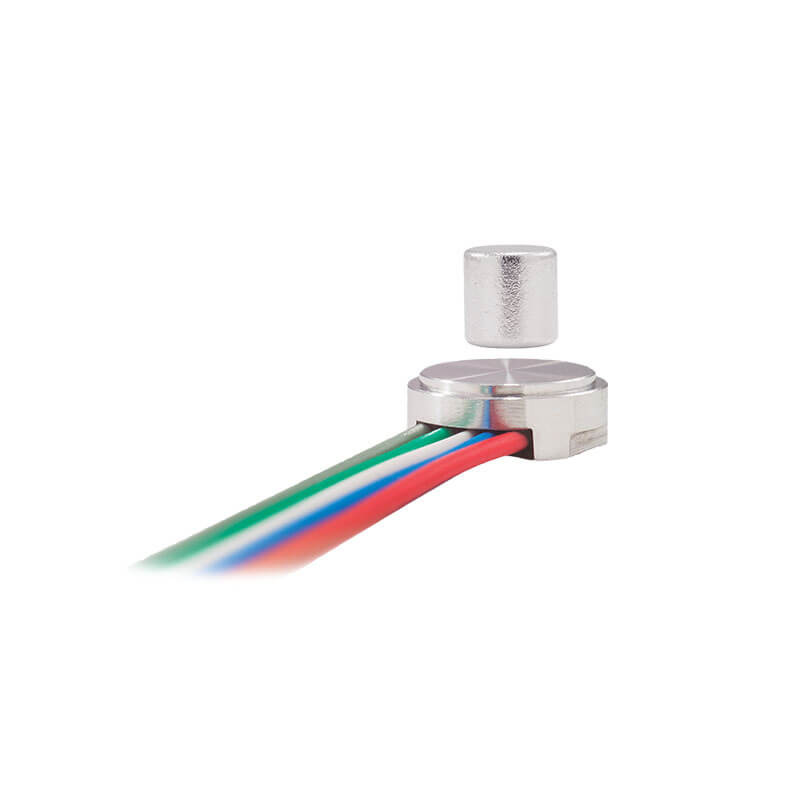

RM08 微型磁旋转编码器
RLS product video

RM08是一款结构轻巧的超小型高速磁旋转编码器，可用于恶劣的环境。非接触式双部件设计无需密封或轴承，确保了长期可靠性和安装简便。


RM08编码器专为直接集成到大批量OEM应用而设计，应用范围广，包括电机控制和工业自动化。

特性

  • 超小型尺寸 — 本体直径仅8 mm
  • 精度达±0.3°
  • 3.3 V或5 V电源版本
  • 高速运行，可达30,000 rpm

优点

  • 非接触、无磨损设计
  • 行业标准的模拟正弦、增量式、SSI和线性电压输出格式
  • 符合RoHS规定
配置并购买 配置 规格手册

产品数据

系统

编码器类型
增量式, 绝对式
读取类型
旋转
最大分辨率
12位
精度

电气

电源电压
3.3 V或5 V
输出
同步串行, 增量式, 模拟正弦/余弦, 线性电压

机械

编码器质量
< 2 g（带200 mm长电线）
编码器外壳材料
铝
磁体质量
0.4 g
磁体材料
SmCo (Sm2Co17)，NiCuNi涂层
电线厚度
AWG30

环境

IP保护
IP68
工作和存储温度
-40 °C至+85 °C
更多信息请参阅规格手册

应用

农业 电机 平衡架 医疗 机器人
