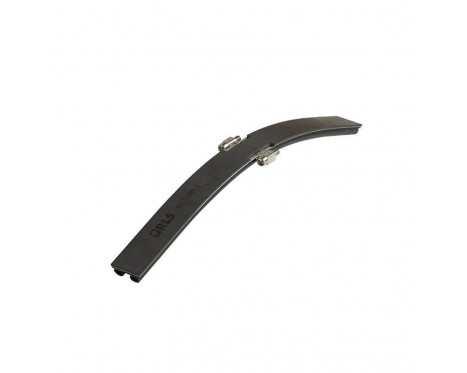

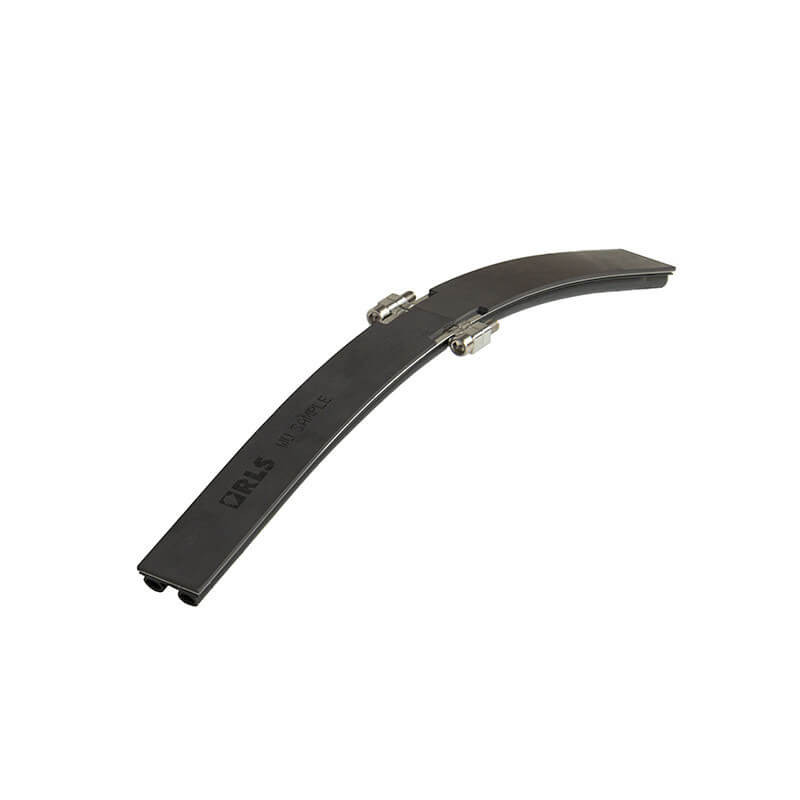

FlexIN

Inkrementelles Winkelmesssystem für große Durchmesser

FlexIN ist ein gummigelagertes System mit integriertem Spannmechanismus und kompatibel mit einem magnetischen MS Maßband und einem inkrementellen LM10 oder LM15 Messsystem. Es wurde zur Installation auf großen Wellen als Element des Regelkreises zur Positionsbestimmung und Geschwindigkeitskontrolle entwickelt. Der kompakte Abtastkopf hat hohe Installationstoleranzen und bietet Ausgangstypen nach Industriestandard sowie einen Referenzimpuls für die relative Position. Das berührungslose Messprinzip und die IP68-Schutzart gewährleisten hohe Zuverlässigkeit in anspruchsvollen Anwendungen.

Merkmale & Vorteile

Gummifeder-gelagerte Maßverkörperung mit integriertem Spannmechanismus
Zur Installation am Außendurchmesser
Für Durchmesser zwischen 350 mm und 3.500 mm

Vollkreismessung
Maximale Drehgeschwindigkeit 210 min-1 bei 1 m Durchmesser
Hohe Durchmessertoleranz von ±0.2 mm
Temperaturbereich von –20 °C bis +85 °C
Kompensation der thermischen Ausdehnung des Installationsuntergrunds

Konfigurieren

Produktdaten

System

Gebertyp: Inkrementell
Auflösung: Bis zu 13 Bit pro Pol

Elektrisch

Referenzsignal: Einzelne, periodische

Umwelt

Temperatur: Betrieb: -40 °C bis +85 °C
