概觀

FlexIN 適用於大直徑的增量式旋轉編碼器
  • Video

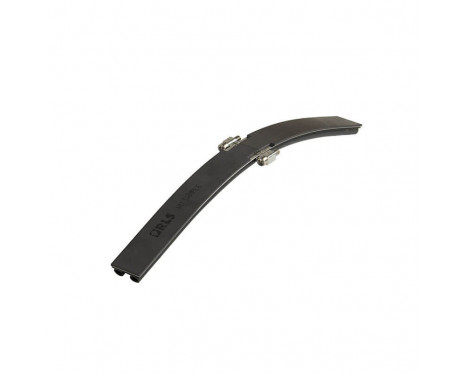

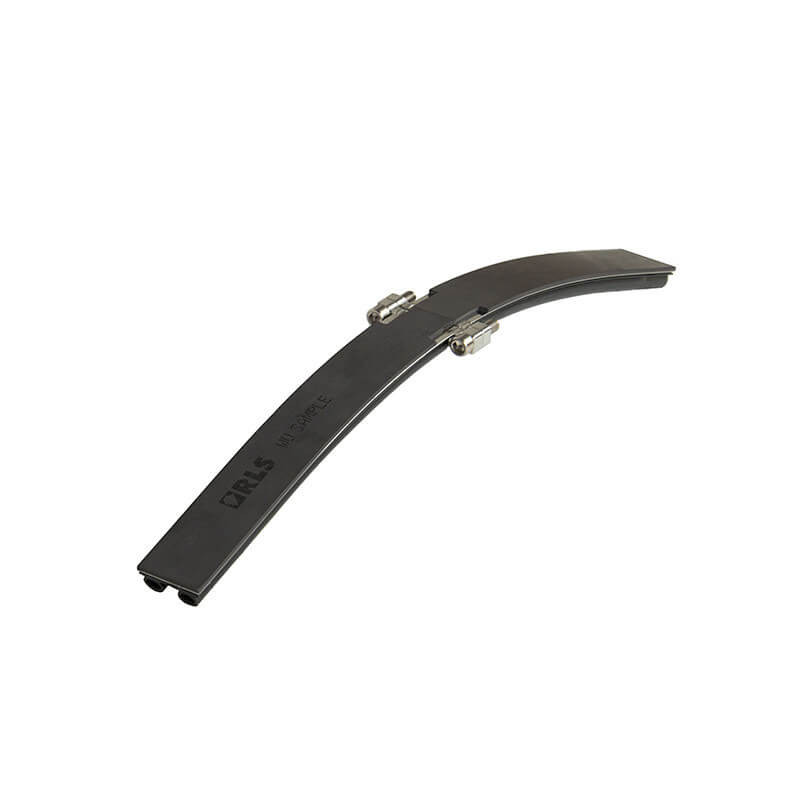

FlexIN 是支援橡膠的系統，其內建張力機制與磁性尺 MS 及 LM10 或 LM15 增量式編碼器相容。適用於安裝至大型軸，做為定位和速度控制迴路的元件。精巧的讀頭具備寬鬆的安裝公差，並提供業界標準輸出類型，以及相對位置的參考脈衝。非接觸式量測原理和 IP68 防護可確保在嚴苛的應用方式中也極度可靠。

特徵

  • 具備內建張力機制的橡膠彈簧磁性尺
  • 適用於外部直徑安裝
  • 適用於 350 mm 至 3500 mm 的直徑

優點

  • 完整圓弧量測
  • 1 m 直徑時最大旋轉速度為 210 rpm
  • 大直徑公差 ±0.2 mm
  • 溫度範圍 –20 °C 至 +85 °C
  • 基材熱膨脹補償



配置

配置與購買 Configure 規格資料表

產品資料

系統

編碼器類型
增量式
解析度
每個磁極最高 13 位元

電氣

參考訊號
單次，週期性

環境

溫度
工作溫度：–40 °C 至 +85 °C
規格資料表提供詳細資訊
