AksIM™
離軸旋轉絕對式磁性編碼器

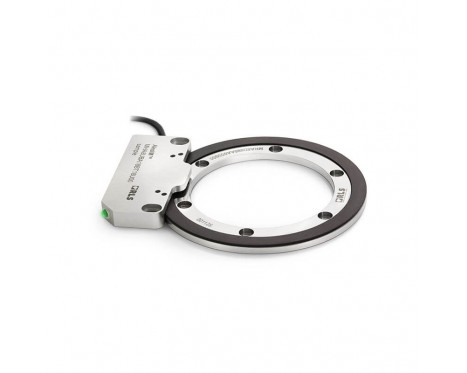

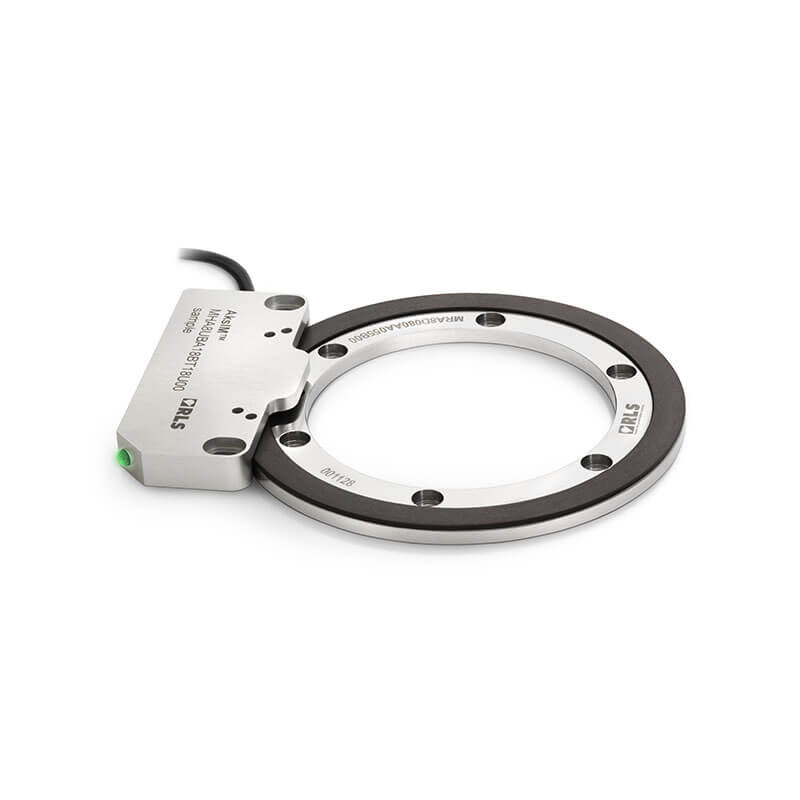

AksIM™ 是一款非接觸式高效能離軸絕對式旋轉編碼器，專為安裝空間有限的應用所設計。輕巧纖薄的讀頭能偵測和評估薄軸向磁性環的磁場。
特點與優勢
- 解析度高達 20 位元
- BiSS、SSI、PWM、USB、SPI 及序列 RS422
- 整體系統厚度僅 7 mm
- 內建狀態 LED
- 真正絕對式單軌
- 非接觸式、無遲滯
- 高速
- 薄型化
- 高階 IP 防護
- 客製化 ASIC 式磁性感測器
- 內建自我監控功能
- 抗鏽磁環
產品資料
系統
- 讀取類型
- 軸向
- 最大解析度
- 20 位元
- 編碼器精度
- ±0.05°（此為安裝前的精度，未考慮讀頭、環與驅動軸安裝偏差導致的誤差）
- 最高速度
- 10,000 RPM
- 重複性
- 優於解析度單位
- 遲滯
- 少於解析度單位
電氣
- 供應電壓
- 4 V 至 6 V – 讀頭電壓。請考慮使用壓降纜線。
- Set-up time
- 10 ms（啟動後初次準備資料的時間）
- 電流消耗
- 標準值：115 mA，最大值：150 mA
- 輸出負載
- PWM、SPI：最大 ±20 mA, RS422：短期為 120 mA，受限情況下為 60 mA
機械
- 纜線
- Ø4.2 ±0.2 mm，PUR 高彈性纜線，可搭配拖鏈使用，雙屏蔽
- 慣性
- MRA7 環：13.1 kg×mm2, MRA8 環： 79.1 kg×mm2
- 可用磁環尺寸（外徑）
- 49 mm, 80 mm
環境
- 外部磁場
- 讀頭頂端最大 ±3 mT（DC 或 AC）
- 濕度
- 0 至 100%（允許冷凝）
- 震動 (11 ms)
- 300 m/s2 (IEC 60068-2-27)
- 溫度
- 工作溫度：纜線靜止狀態為 -30 °C 至 +85 °C，纜線處於動態環境時為 -10°C 至 +80°C, 存放條件：–40 °C 至 +85 °C
系統部件
