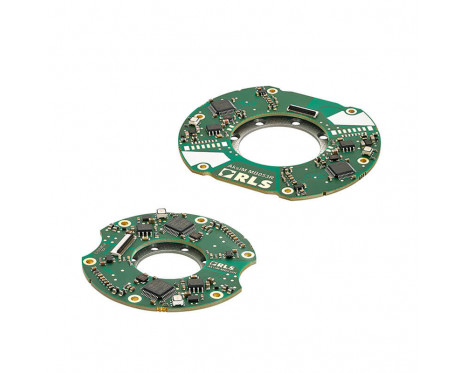

概觀
- 備援版，適合高安全性應用
- 相同纜線上配置雙編碼器
- 真正絕對式系統
- 內建的進階自我監控功能
- 輕巧纖薄、非接觸式
特徵
- Redundant version for higher safety applications
- Two encoders on the same cable
- True absolute system
- Built-in advanced self-monitoring functions
- Low profile, non-contact
配置與購買
Configure
規格資料表
產品資料
系統
編碼器類型
絕對式
讀取類型
旋轉, 軸向
輸出
BiSS-C, RS422
最大解析度
20 位元
電氣
Isolation
250 VAC
供應電壓
5 V ± 10 %
電流消耗
標準值 2 × 135 mA
連接
Molex 202396-1207 Pico-Clasp，12 針腳，1 mm 刻距（僅限編碼器 MB039xxxxxxRRT00 版本）, Molex 503480-2000（右側角度，含掀蓋鎖）FFC，20 針腳，刻距 0.5 mm，頂端和底部觸點
環境
工作及存放條件
–40°C 至 +105°C（使用 Pico-Clasp 鎖定連接器）, –40°C 至 +85°C（使用 FFC 連接器）
應用範圍
