Übersicht

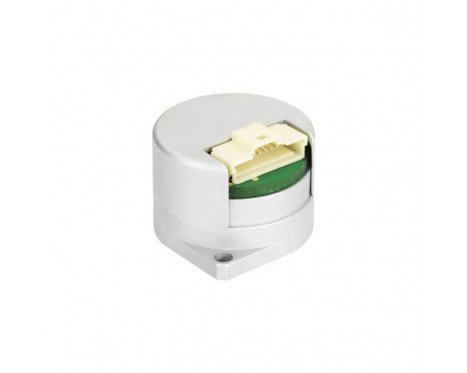

Der RMC22 wurde speziell für den Einsatz in Elektromotoren entwickelt, in denen sowohl die inkrementellen Signale A, B und Z als auch die Kommutierungssignale U, V, W benötigt werden.
Die robuste berührungslose OnAxis™ Drehgeber Sensortechnologie stellt höchste Zuverlässigkeit bei simpler Installation sicher und verringert die Betriebskosten auf ein Mindestmaß.
Merkmale
- Inkrementelle Auflösung von bis zu 4.096 Impulsen pro Umdrehung (cpr, nach der 4-fach Auswertung)
- U, V, W Kommutierungssignale mit bis zu 16 Polen
- Inkrementelle Ausgänge nach Industriestandard (RS422)
- Maximale Drehzahl bis 30.000 U/min
- Kompakt – 22 mm Gehäusedurchmesser
Vorteile
- Einfache Installation und Einrichtung
- Berührungsloses, reibungsfreies Design
- Geringe Trägheit
Konfigurieren und kaufen
Konfigurieren
Datenblatt
Produktdaten
System
Gebertyp
Inkrementell
Art der Messung
Rotativ
Ausgangssignale
Inkrementell, Kommutierungssignale: U, V, W, RS422
Umwelt
IP-Schutz
IP40
Betriebs- und Lagertemperatur
-40 °C bis +105 °C
