概要

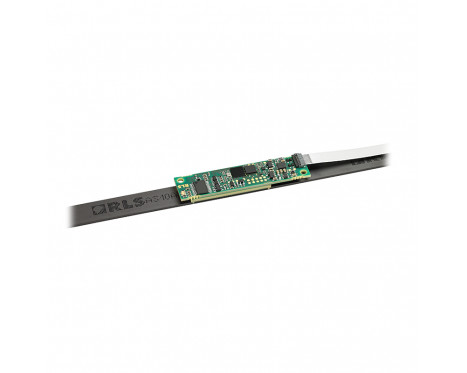

LF11 is a board-level absolute linear magnetic encoder system designed for motion control applications as a position and velocity control loop element.

The miniature design and low weight of the encoder system make it suitable for applications with limited space in relatively clean environments.

機能

  • True absolute system
  • Small footprint 50 × 12 × 5 mm
  • Resolutions up to ~0.244 μm
  • Axis lengths up to 16.3 m
  • BiSS C unidirectional

メリット

  • Suitable for highly dynamic control loops
  • Speeds up to 7 m/s at 0.976 μm resolution
構成して購入 Configure

製品データ

システム

エンコーダタイプ
アブソリュート
読取りタイプ
リニア
システム精度
±30 μm/m at 0.2 mm ride height
繰り返し精度
<1 μm
ヒステリシス
< 2 µm up to 0.2 mm ride height
磁極ピッチ
2mm

電気

供給電圧
5 V ±5 %
Set-up time
< 1 s
電流消費
< 160 mA at 5 V power supply

環境

湿度
0~70% (結露なきこと)
温度
Storage: –20 °C to +85 °C, 動作時: 0℃~+55℃
