Übersicht

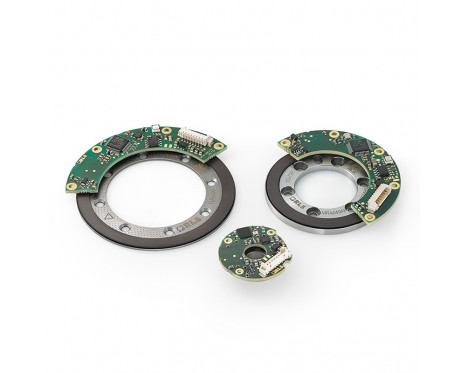

AksIM-2™ ist ein berührungsloses, leistungsstarkes off-axis Winkelmesssystem für Anwendungen mit begrenzten Platzverhältnissen. Der kompakte Abtastkopf mit minimaler Bauhöhe erfasst und misst das Magnetfeld eines dünnen, axial magnetisierten Rings.
Merkmale
- Speziell entwickeltes Magnetsensor-ASIC
- BiSS-C, SSI oder asynchron seriell
- Wahlweise mit Selbstkalibrierung
- Keine Hysterese
- Auflösungen bis zu 20 Bit
Vorteile
- Absolutes System
- Verbesserte Wiederholgenauigkeit
- Integrierte Selbstüberwachung
- Unempfindlich gegenüber externen Magnetfeldern
- Erweiterte Betriebstemperaturen
Konfigurieren und kaufen
Konfigurieren
Datenblatt
Produktdaten
System
Gebertyp
Vollabsoluter Encoder
Art der Messung
Axial, Rotativ
Max. Auflösung
20 Bit
Gebergenauigkeit
±0,05° (vor der Installation - Fehler durch ungenaue Montage des Abtastkopfes, des Rings und der Antriebswelle nicht berücksichtigt)
Maximale Geschwindigkeit
10.000 U/min
Elektrisch
Versorgungsspannung
4,5 V bis 5,5 V (am Steckverbinder)
Stromaufnahme
Typ. 130 mA, max. 150 mA
Mechanisch
Available ring sizes (inner diameter)
8 mm, 10 mm, 12.7 mm, 20 mm, 25 mm, 30 mm, 34 mm, 40 mm, 55 mm, 64 mm, 68 mm
Umwelt
Luftfeuchtigkeit
0 bis 70 % nicht kondensierend
Temperatur
Betrieb: -40 °C bis +105 °C, Betrieb: -40 °C bis +85 °C (nur MB022), Lagerung: -40 °C bis +105 °C
