概觀

RLS product video

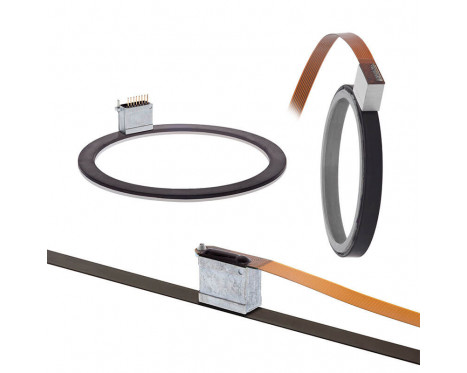

RoLin™ 是一款元件級編碼器,包含 RLM 讀頭和磁性尺(或磁性環)。此編碼器是專為嵌入式運動控制應用而設計,可做為位置控制迴路元件。

資訊載體係極點長度為 2 mm 的週期性磁性尺,該環可進行徑向或軸向讀取。

特徵

  • 增量式正交
  • TTL 輸出信號 A、B 、 Z
  • 解析度範圍為 125 µm 至 0.244 µm

優點

  • 高速運作
  • 雙向參考原點
  • 採用市場認可的非接觸式感測技術,高度可靠
  • 針腳 / 撓性纜線選項
  • 遵循 RoHS 標準
配置與購買 Configure 規格資料表

產品資料

系統

編碼器類型
增量式
讀取類型
徑向, 旋轉, 線性, 軸向
最大解析度
13 位元
精度
±40 µm
系統精度
±40 µm/m
MS 磁性尺精度等級
±40 µm
重複性
在同一方向優於解析度單位
遲滯
< 3 µm (安裝高度最高至 0.2 mm)
MS 磁性尺線性膨脹係數
~ 17 × 10-6/K
極長度
2 mm
Max. interpolation factor
8,192
MS 磁性尺最長長度
50 m

電氣

供應電壓
4.75 V 至 5.5 V
電流消耗
< 30mA
連接
8 針腳扁平連接器或焊接墊, 撓性纜線
輸出
BiSS-C, RS422, SSI, 增量式

環境

RoHS
符合 EU 指令 2002/95/EC
震動 (11 ms)
300 m/s2 (IEC 60068-2-27)
溫度
存放條件:–40 °C 至 +85 °C, 工作溫度:-20°C 至 +85°C(含撓性纜線),-40°C 至 +85°C(不含撓性纜線)
振動(55 Hz 至 2000 Hz)
300 m/s2 (IEC 60068-2-6)
規格資料表提供詳細資訊
