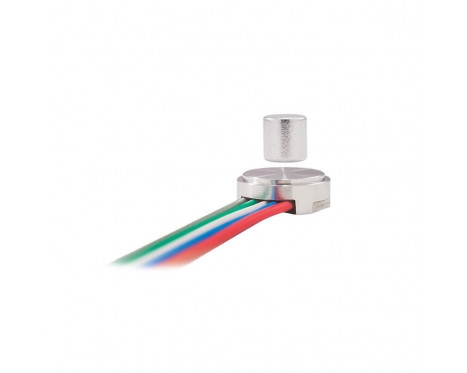

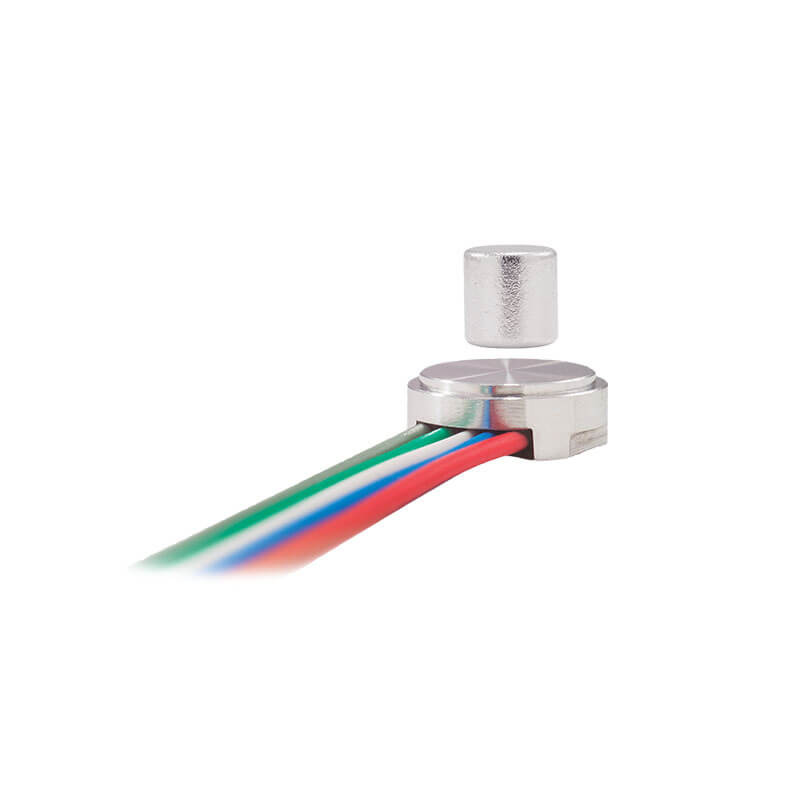

RM08 微型旋轉磁性編碼器
RLS product video

RM08 是一款適合於嚴苛環境使用的極小型高速旋轉磁編碼器。非接觸式雙零件設計可省去密封或軸承的使用需求，確保長久可靠性與安裝簡易性。


RM08 編碼器專為直接整合高容積 OEM 應用所設計，且應用廣泛，亦可用於馬達控制與工業自動化等領域。

特徵

  • 極小尺寸 – 8 mm 直徑機體
  • 精度可達 ±0.3°
  • 3.3 V 或 5 V 電源版本
  • 高速工作速度可達 30,000 rpm

優點

  • 非接觸式無摩擦設計
  • 工業標準類比正弦、增量式、SSI 及線性電壓輸出格式
  • 遵循 RoHS 標準
配置與購買 Configure 規格資料表

產品資料

系統

編碼器類型
增量式, 絕對式
讀取類型
旋轉
最大解析度
12 位元
精度

電氣

供應電壓
3.3 V 或 5 V
輸出
同步序列, 增量式, 線性電壓, 類比正弦/餘弦

機械

編碼器質量
< 2 g（包含 200 mm 長線）
編碼器外殼材料
鋁
磁鐵質量
0.4 g
磁鐵材料
釤鈷 (Sm2Co17)，鎳銅鎳塗層
線路厚度
AWG30

環境

IP 防護等級
IP68
工作及存放條件
–40 °C 至 +85 °C
規格資料表提供詳細資訊

應用範圍

農業 電動馬達 平衡環 醫療 機器人
