概述

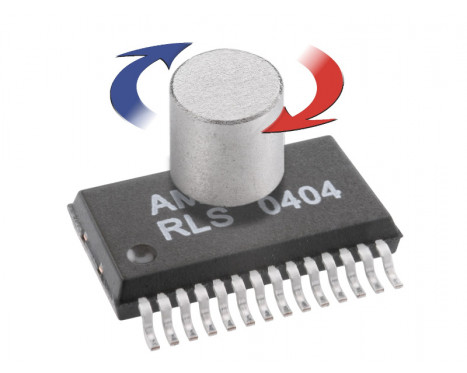

IC能够感应放在芯片上方的一块永久磁体的角度位置。永久磁体必须对径极化并且为圆柱形。

AM256采用霍尔传感器技术检测硅表面的磁通分布。霍尔传感器位于IC中心附近的圆形阵列,传递磁场分布的电压响应。

特性

  • 8位绝对式编码器
  • 转速最高可达60,000 rpm
  • 5 V电源
  • 低功耗,典型值为13 mA。
  • 工作温度范围大(-40 °C至125 °C)
  • SMD封装SSOP28

优点

  • 360°非接触式角度位置编码
  • 因使用磁感应原理而适用于恶劣环境
  • 完整的芯片系统解决方案
  • 出厂优化线性度
配置并购买 配置 规格手册

产品数据

系统

编码器类型
增量式, 绝对式
输出
SSI, 增量式, 并行, 模拟量正弦波
分辨率
8位
最高速度
60,000 RPM

电气

电源电压
5 V
电流消耗
典型值13 mA

环境

温度
工作:-40 °C至125 °C
更多信息请参阅规格手册

行业

下载

US$ 13.02
