Übersicht

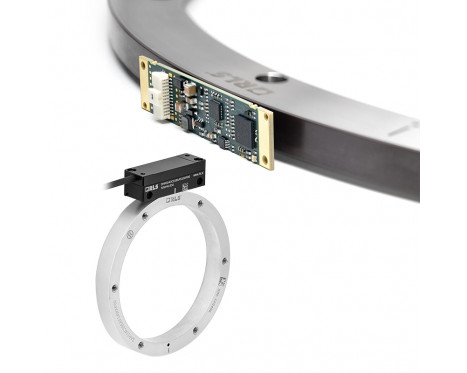

Artos™ Rotary is a versatile absolute magnetic encoder system designed for precise angle and velocity control loops. This true-absolute system provides immediate position information immediately after power-on via serial protocols, eliminating the need for homing cycles. It is available in two form factors: a compact Board Level (PCB-A) design for space-constrained integrations and a Robust Enclosed housing for harsh industrial environments.
Vorteile
- Instant Start-up: True-absolute technology ensures position data is valid immediately upon power-on.
- Intelligent Self-Calibration: Built-in algorithms automatically compensate for mounting eccentricity to optimize system accuracy.
- High-Speed Operation: Supports rotational speeds up to 30,000 rpm.
- Responsive Control: Features low position latency of less than 1 µs and a high internal refresh rate of 91 kHz.
- Flexible Installation: Large installation tolerances and an integrated setup LED simplify the mounting process.
Konfigurieren und kaufen
Konfigurieren
Datenblatt
Produktdaten
System
Gebertyp
Absolute Winkelmesssysteme
Art der Messung
Radius
Ausgangssignale
BiSS-C, SSI
Max. Auflösung
Bis zu 23 Bit (abhängig von der Ringgröße)
Kompatibilität
SAR Messring (SAR057 bis SAR478)
Maximale Drehgeschwindigkeit
bis 30.000 min-1
Elektrisch
Versorgungsspannung
5 V bis 30 V
Umwelt
IP-Schutz
IP67
Betriebs- und Lagertemperatur
-40 °C bis +85 °C
Geschwindigkeitsrechner
Berechnen Sie die maximale Geschwindigkeit und bestimmen Sie die Produktparameter basierend auf Ihrer Anwendung.
