概觀

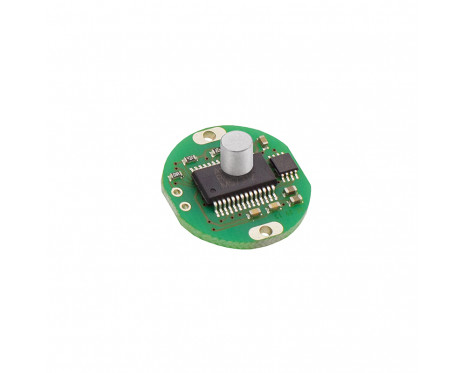

RMB20 編碼器模組以元件輕巧設計提供 RM22 編碼器的功能,方便客戶進行整合。模組的 PCB 直徑僅 20 mm,適合微型設計。

特徵

  • 20 mm 直徑圓形模組
  • 5 V 電源
  • 高速工作速度可達 60,000 rpm
  • 絕對式 – 最高 12 位元解析度(每圈 4,096 個計數)

優點

  • 工業標準的絕對式、增量式、類比及線性輸出格式
  • 精度可達 ±0.5°
  • 遵循 RoHS 標準
配置與購買 Configure 規格資料表

產品資料

系統

編碼器類型
增量式, 絕對式
讀取類型
旋轉
輸出
RS422, SSI, 二進制平行, 增量式, 線性電壓, 類比正弦/餘弦
精度
最高可達 ±0.5°
最高速度
60,000 RPM
重複性
≤0.07°
遲滯
0.18°, 0.45°
Max. interpolation factor
8,192

電氣

供應電壓
電流消耗
最大 35 mA
連接
Molex 501568-1107 或焊接墊(穿孔)
輸出
RS422, SSI, 二進制平行, 增量式, 線性電壓, 類比正弦/餘弦

環境

工作及存放條件
最低 -40°C,最高 +125°C
RoHS
符合 EU 指令 2002/95/EC
規格資料表提供詳細資訊
