概觀

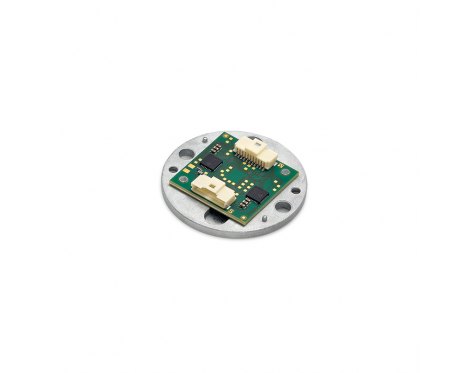

RMF44/RMF58 是非接觸式磁性編碼器，具備兩個獨立輸出，且兩部裝置之間沒有常見連接。備援只會在感測器和驅動器端實現。編碼器僅使用一個磁鐵 (D7xH4 mm)。編碼器適合需要更高等級安全性的嚴苛應用。
特徵
- 精度可達 ±0.5°
- 雙重增量式輸出
- 解析度最高可達 4,096 cpr
- 5 V 電源版本
- 高速
優點
- 適合安全應用的備援
- 工業標準的輸出格式
- 適用於大量 OEM 應用
配置與購買
Configure
規格資料表
產品資料
系統
編碼器類型
增量式（如需其他輸出請洽 RLS）
讀取類型
旋轉
最大解析度
12 位元
精度
最高可達 ±0.5°
最高速度
30,000 RPM
電氣
供應電壓
5 V
電流消耗
每個編碼器標準值 30 mA
輸出
編碼器 1：A B Z，RS422 線路驅動器
編碼器 2：A B Z，RS422 線路驅動器
編碼器 2：A B Z，RS422 線路驅動器
機械
編碼器外殼材料
Zamak
磁鐵材料
釤鈷 (Sm2Co17)，鎳銅鎳塗層
纜線最長長度
10 m
環境
溫度
工作溫度：RFM：–40°C 至 +125°C（未使用備連接器），RFM：–40°C 至 +105°C（使用連接器）
應用範圍
