概觀

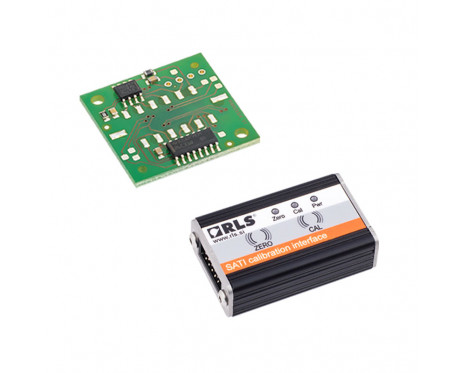

RMB28 編碼器模組設計用于批量 OEM 應用的直接整合方案低成本的 28 mm 矩形 PCB 可配置連接頭方便安裝。

RMB28 可用於各式各樣的應用,包括電機控制和工業自動化。

特徵

  • 28 mm 矩形模組
  • 絕對式 – 最高 13 位元解析度(每圈 8,192 個計數)
  • 24 V 和 5 V 電源版本
  • 高速工作速度可達 60,000 rpm

優點

  • 低成本 適合OEM 整合
  • 工業標準的絕對式、增量式、類比及線性輸出格式
  • 精度可達 ±0.5°
  • 遵循 RoHS 標準(無鉛)
配置與購買 Configure 規格資料表

產品資料

系統

編碼器類型
增量式
讀取類型
旋轉
輸出
RS422, SSI
最大解析度
12 位元
精度
最高可達 ±0.2°
最高速度
60,000 RPM
遲滯
0.18°
Max. interpolation factor
4,096

電氣

供應電壓
Vdd = 5 V ±5%
電流消耗
最大 35 mA
輸出
RS422, SSI

環境

工作及存放條件
–40 °C 至 +105 °C (with connector), 最低 -40°C,最高 +125°C
RoHS
符合 EU 指令 2002/95/EC
規格資料表提供詳細資訊
