概觀

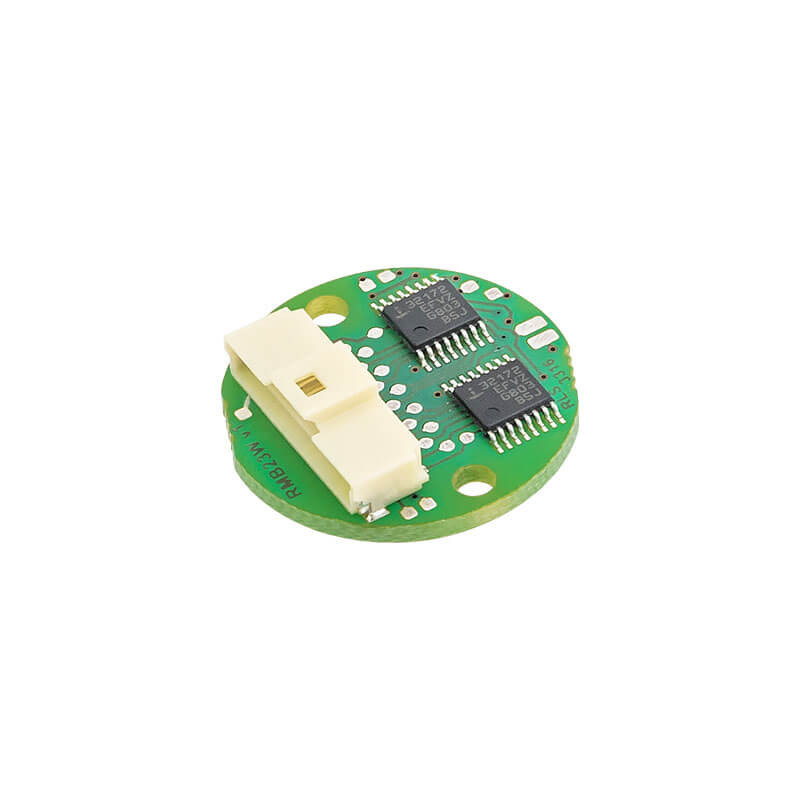

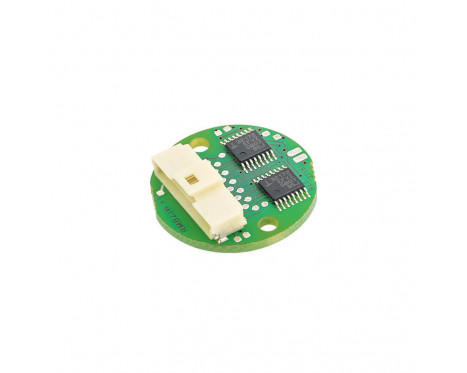

RMB23 是密封、絕對式、高速的編碼器模組。模組的 PCB 直徑僅 23 mm,適合微型設計。

編碼器模組包含磁性致動器和個別感測器電路板。安裝在感測器電路板上的客製化編碼器晶片能讀取磁性致動器的旋轉運動,訊號經過處理後即可提供需要的輸出格式。輸出訊號會以工業標準絕對式和增量式格式輸出。

RMB23 的應用範圍廣泛,可用於機器人夾具、海洋、醫療、印刷、轉換、工業自動化、馬達控制與儀器等用途。

特徵

  • 23 mm 直徑圓形模組
  • 5 V 電源
  • 高速運轉最高可達 30,000 RPM
  • 絕對式 – 最高 12 位元解析度 (4,096 cpr)
  • 精度最高可達 ±0.5°
  • 提供最多 16 個極點供 U、V、W 換相訊號輸出
  • 遵循 RoHS 標準(無鉛)
配置與購買 Configure 規格資料表

產品資料

系統

輸出
RS422, 增量式, 換相輸出:U、V、W
最高速度
30,000 RPM

電氣

供應電壓
5 V ± 10 %
電流消耗
30 mA(無負載)
輸出
RS422, 增量式, 換相輸出:U、V、W

環境

工作及存放條件
–40 °C 至 +105 °C
規格資料表提供詳細資訊
