概觀

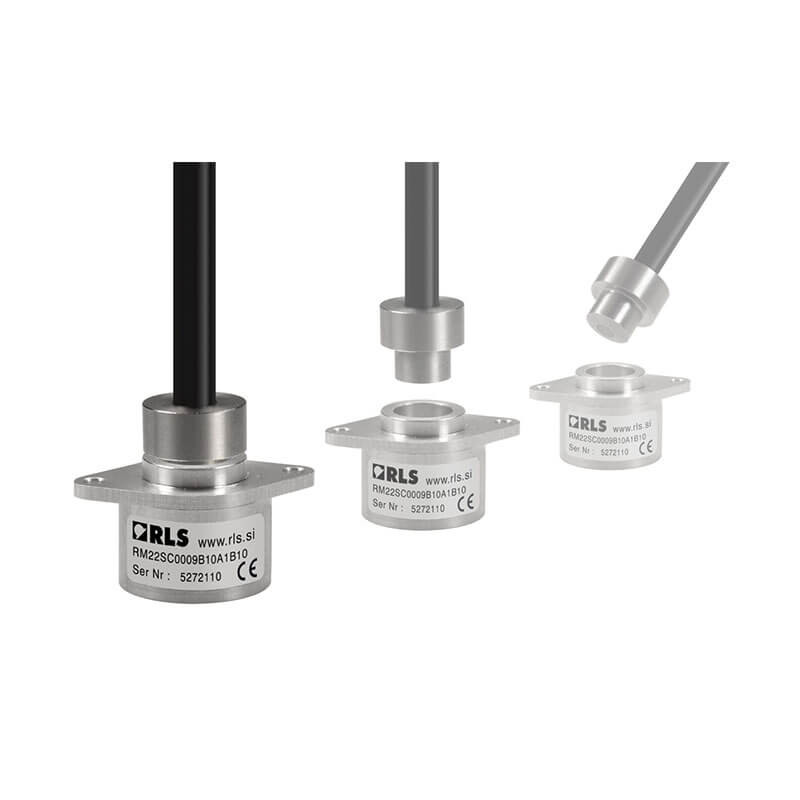

RM22 是一款適合於嚴苛環境使用的精巧型高速旋轉磁性編碼器。非接觸式雙零件設計可省去密封或軸承的使用需求，確保長久可靠性與安裝簡易性。
小巧的編碼器機體直徑僅 22 mm，且提供高達 IP68 的防護等級。RM22 編碼器的應用廣泛，適用於海洋、醫療、印刷、轉換、工業自動化、金屬加工、電機控制與儀器等領域。
特徵
- 高速工作速度可達 30,000 rpm
- 絕對式 – 解析度達到 13 位元（每圈 8192 個計數）
- 符合業界標準的絕對式、增量式及類比輸出格式
- 小巧 – 22 mm 直徑本體
- 精度可達 ±0.5°
- 電源 5 V
優點
- IP68 級的傑出抗污能力
- 非接觸式無摩擦設計
- 安裝簡易
- 遵循 RoHS 標準
配置與購買
Configure
規格資料表
產品資料
系統
編碼器類型
增量式, 絕對式
讀取類型
旋轉
輸出
BiSS-C, SSI, 增量式, 線性電壓, 類比正弦/餘弦
最大解析度
13 位元
精度
最高可達 ±0.5°
編碼器精度
±0.05°（此為安裝前的精度，未考慮讀頭、環與驅動軸安裝偏差導致的誤差）
最高速度
30,000 RPM
遲滯
0.18°
Max. interpolation factor
8,192
電氣
最大輸出負載
10 mA
供應電壓
Vdd = 5 V ±5%
電流消耗
最大 35 mA
連接
「D」型連接器 - 9 針飛線
輸出
BiSS-C, SSI, 增量式, 線性電壓, 類比正弦/餘弦
機械
質量
編碼器裝置 1 m 纜線（無連接器）：48 g；磁性致動器：12 g
環境
EMC 符合性
EN 61326
IP 防護等級
IP64, IP68
RoHS
符合 EU 指令 2002/95/EC
溫度
工作溫度：-40°C 至 +125°C (IP64)，-40°C 至 +85°C (IP68)
