概觀

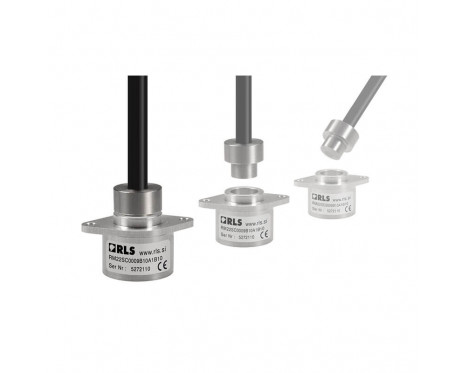

RM22 是一款適合於嚴苛環境使用的精巧型高速旋轉磁性編碼器。非接觸式雙零件設計可省去密封或軸承的使用需求,確保長久可靠性與安裝簡易性。


小巧的編碼器機體直徑僅 22 mm,且提供高達 IP68 的防護等級。RM22 編碼器的應用廣泛,適用於海洋、醫療、印刷、轉換、工業自動化、金屬加工、電機控制與儀器等領域。

特徵

  • 高速工作速度可達 30,000 rpm
  • 絕對式 – 解析度達到 13 位元(每圈 8192 個計數)
  • 符合業界標準的絕對式、增量式及類比輸出格式
  • 小巧 – 22 mm 直徑本體
  • 精度可達 ±0.5°
  • 電源 5 V

優點

  • IP68 級的傑出抗污能力
  • 非接觸式無摩擦設計
  • 安裝簡易
  • 遵循 RoHS 標準(無鉛)
配置與購買 Configure 規格資料表

產品資料

系統

編碼器類型
增量式, 絕對式
讀取類型
旋轉
輸出
RS422, SSI, 增量式, 線性電壓, 類比正弦/餘弦
最大解析度
13 位元
精度
最高可達 ±0.5°
編碼器精度
±0.05°(此為安裝前的精度,未考慮讀頭、環與驅動軸安裝偏差導致的誤差)
最高速度
30,000 RPM
遲滯
0.18°
Max. interpolation factor
8,192

電氣

最大輸出負載
10 mA
供應電壓
Vdd = 5 V ±5%
電流消耗
最大 35 mA
連接
「D」型連接器 - 9 針飛線
輸出
RS422, SSI, 增量式, 線性電壓, 類比正弦/餘弦

機械

質量
編碼器裝置 1 m 纜線(無連接器):48 g;磁性致動器:12 g

環境

EMC 符合性
EN 61326
IP 防護等級
IP64, IP68
RoHS
符合 EU 指令 2002/95/EC
溫度
工作溫度:-40°C 至 +125°C (IP64),-40°C 至 +85°C (IP68)
規格資料表提供詳細資訊
