概觀

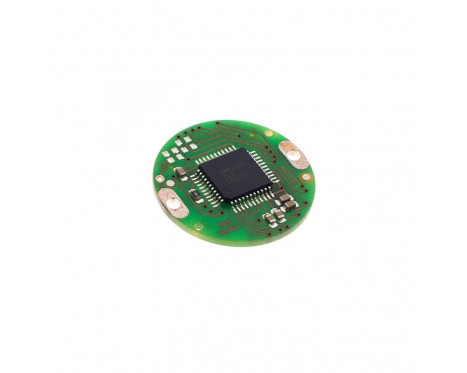

RMB30 編碼器模組採用元件輕巧設計式提供 RM36 編碼器的功能，方便客戶進行整合。多種輸出， 提供 5 V 和 24 V 電源版本，此裝置能輕鬆與現有電子器件整合。
特徵
- 30 mm 直徑圓形模組
- 24 V 和 5 V 電源版本
- 高速工作速度可達 30,000 rpm
- 絕對式 – 最高 13 位元解析度（每圈 8,192 個計數）
優點
- 工業標準的絕對式、增量式、類比及線性輸出格式
- 精度可達 ±0.5°
- 遵循 RoHS 標準
配置與購買
Configure
規格資料表
產品資料
系統
編碼器類型
增量式, 絕對式
讀取類型
旋轉
輸出
RS422, SSI, 增量式, 推拉, 線性電壓, 線性電流, 開放式集極
最大解析度
13 位元
精度
最高可達 ±0.5°
最高速度
30,000 RPM
遲滯
0.18°
Max. interpolation factor
8,192
電氣
供應電壓
Vdd = 20 V 至 30 V DC, Vdd = 5 V ±5%, Vdd = 8 V 至 26 V
電流消耗
< 50 mA
輸出
RS422, SSI, 增量式, 推拉, 線性電壓, 線性電流, 開放式集極
環境
工作及存放條件
最低 -40°C，最高 +125°C
RoHS
符合 EU 指令 2002/95/EC
