RM16
極小型增量式及絕對式編碼器

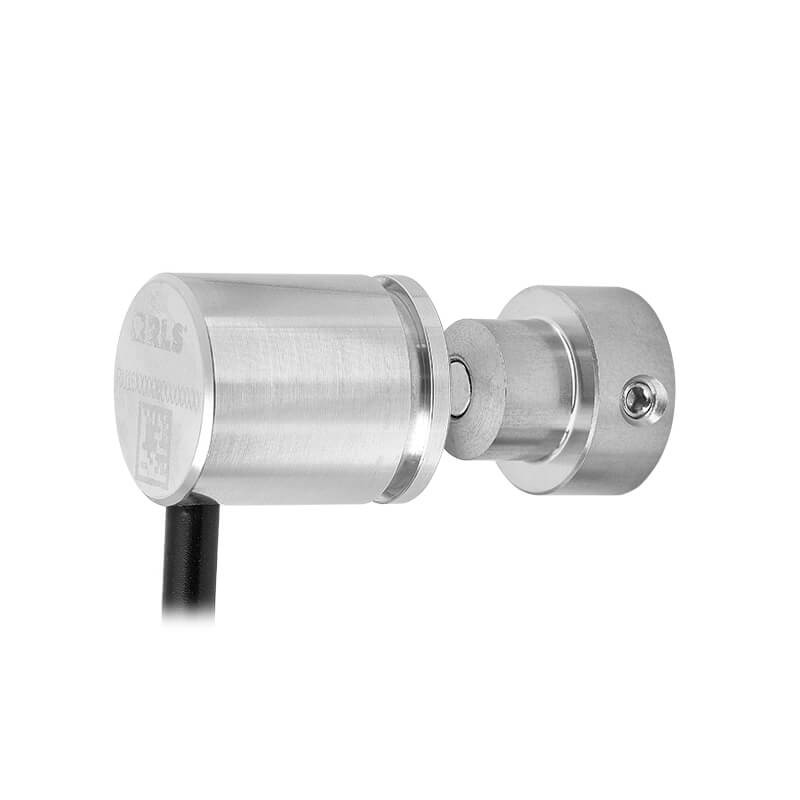

RM16 是一款專為空間有限之應用方式設計的高速旋轉磁性編碼器，具有精巧、迷你且密封的特點。編碼器機體的鋁製外殼直徑只有 16 mm。
特點與優勢
- 極小尺寸 – 16 mm 直徑機體
- 5 V 電源版本
- 工業標準增量式、SSI 及線性電壓輸出格式
- 非接觸式無摩擦設計
- 高速運轉最高可達 30,000 rpm
- 精度 ±0.5°
- 遵循 RoHS 標準
產品資料
系統
- 編碼器類型
- 絕對式, 增量式
- 讀取類型
- 旋轉
- 精度
- ±0.5°
- 最高速度
- 30,000 RPM
- 遲滯
- 0.17°
電氣
- 供應電壓
- 5 V
機械
- 編碼器外殼材料
- 鋁
- 質量
- 28 g（包含 1m 長纜線）
- 纜線最長長度
- 10 m
環境
- 工作及存放條件
- –40 °C 至 +125 °C
系統部件
下載
- pdfData sheet: RE16/RM16 Super Small Incremental and Absolute Encoders (RE16D01)
- zip3D model: RM16 encoder
- zip3D model: ACC072 Installation Accessory set for RM16 & RE16
- zip3D model: RMA Magnet for integration onto shaft
- zip3D model: RMH magnet
- zip3D model: RMM Magnet for direct recessing in non-ferrous shafts
- pdfEC / UK / NI Declaration of conformity: RM/RE16
