概觀

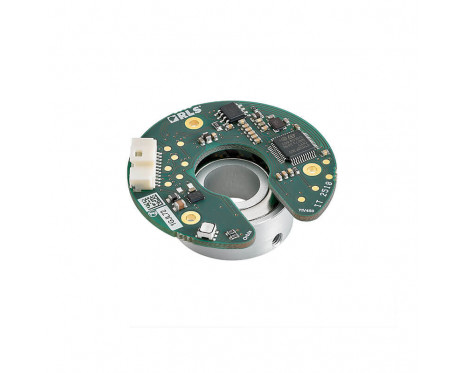

Orbis™ 是一款絕對式中空旋轉編碼器,適合因空間限制而無法在旋轉軸末端安裝的標準 OnAxis 編碼器應用。

Orbis™ 的中空測量原則可進行客製化,並提供多種模板和磁鐵尺寸,可滿足您的應用需求。

電池供電的多圈計數器可讓編碼器計算軸旋轉次數,即使在無法使用主電源的情況下也能運作。

特徵

  • 電池供電的多圈計數器
  • 寬鬆的溫度範圍
  • 減少溫度影響下的精度變化效果
配置與購買 Configure

產品資料

系統

編碼器類型
真正絕對式編碼器
讀取類型
旋轉
輸出
BiSS-C, PWM, SPI, SSI, 非同步序列
解析度
14 位元
精度
±0.25°
最高速度
12,000 RPM
重複性
±2 LSB(計數,單向)

電氣

供應電壓
4.5 V 到 5.5 V (連接器上)
電流消耗
標準值 70 mA(無輸出負載)

機械

致動器材料
陽極處理鋁件
磁鐵材料
釹(含鎳銅鎳保護層)

環境

外部磁場
讀頭頂端最大 ±3 mT(DC 或 AC)
濕度
0 至 70% 未凝結
溫度
工作溫度:-40 °C 至 +105 °C(受連接器限制)
