概觀

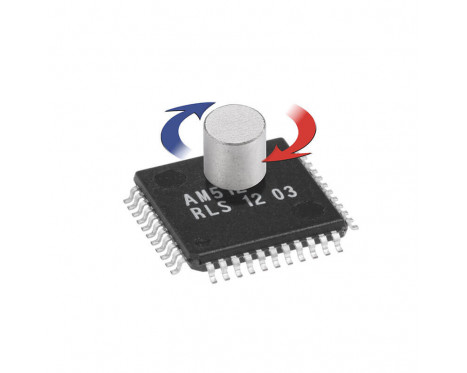

IC 會感測芯片上永久磁鐵的角度位置。永久磁鐵必須經過徑向極化,且外型須為圓柱體。

AM512B 使用霍爾效應感測器技術,偵測矽晶片表面的磁通密度分布。霍爾效應感測器以 IC 為中心,呈環狀陣列,利用電壓來表示磁場分布。

特徵

  • 360° 非接觸式角度位置編碼
  • 9 位元絕對式編碼器
  • 高旋轉速度可達 30,000 rpm
  • 5 V 電源
  • 低耗電量(一般為 20 mA)。
  • 廣泛的工作溫度範圍(-40°C 至 +125°C)
  • SMD 封裝 LQFP44

優點

  • 磁性感測適用於嚴苛環境
  • 完整的系統單芯片解決方案
  • 經出廠優化線性度
  • 遵循 RoHS 標準(無鉛)

產品資料

系統

編碼器類型
增量式, 絕對式
輸出
串行 SSI, 增量式, 平行, 類比正弦
解析度
9 位元
最高速度
30,000 RPM

電氣

供應電壓
5 V
電流消耗
標準值 20 mA

環境

溫度
工作溫度:–40 °C 至 125 °C
規格資料表提供詳細資訊

產業

下載

$13.02
